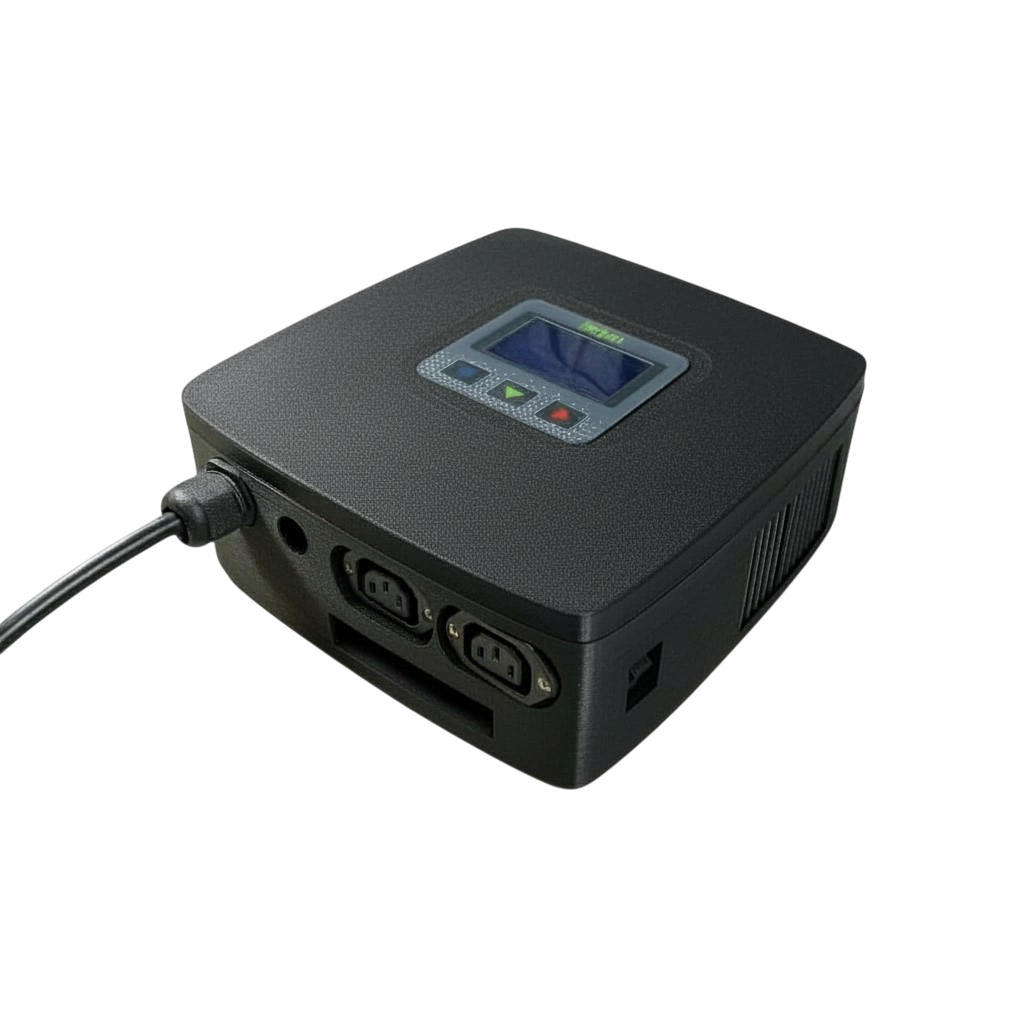

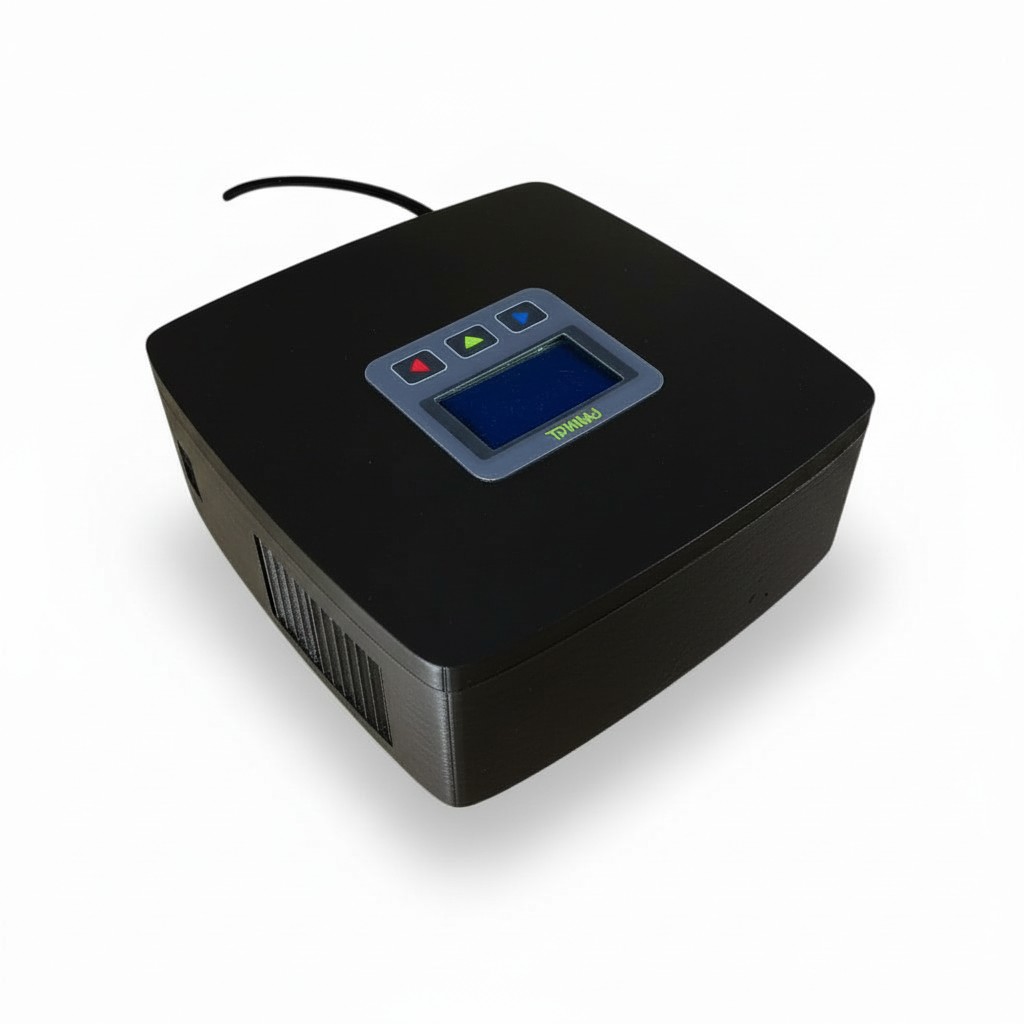

PRW – Sterownik wędzarni (trójfazowy) 3×4 kW

Wersja trójfazowa PRW do dużych wędzarni elektrycznych. Utrzymuje zadaną temperaturę w komorze, kontroluje dojście temperatury w produktach i steruje trójfazową grzałką o mocy do 3×4 kW (łączna moc do 12 kW), a także dymogeneratorem i wentylatorem obiegu.

Najważniejsze funkcje

• Stabilizacja temperatury w komorze (0–130 °C, krok 1 °C).
• Automatyczne zakończenie procesu po osiągnięciu docelowej temperatury w produkcie (Ta).
• Płynna regulacja mocy grzałki 0–100% (krok 1%).
• Niezależna regulacja dymogeneratora (12 V DC lub 230 V AC) i obrotów wentylatora.
• Czytelny wyświetlacz LCD, prosta obsługa przyciskami.

• Osuszanie – stabilizacja i podsuszenie powierzchni produktu przed właściwym wędzeniem.

• Rozpalanie dymogeneratora – bezpieczne i powtarzalne wytworzenie dymu roboczego.

• Wędzenie – precyzyjna kontrola temperatury i intensywności dymu w komorze.

• Dopiekanie produktu – końcowe doprowadzenie wyrobów do wymaganej temperatury i docelowej struktury.

Wejścia i wyjścia

• Grzałka trójfazowa: 3×230 V~ do 3×4 kW (łączna moc do 12 kW).
• Dymogenerator: 12 V DC (gniazdo 5.5/2.1) lub 230 V AC.
• Wentylator obiegu: 230 V AC, do 200 W.
• Sondy temperatury: DS18B20 na złączach RJ45 — 1 sonda komory + do 3 sond w produktach (pomiar równoległy).
• Wyjście oświetlenia 230V AC  200W (gniazdo GN11)

Co w zestawie

• Sterownik PRW (wersja trójfazowa).
• Sonda standard do komory.
• Sonda ostra do mięsa.
• (Opcjonalnie) dodatkowe 1–2 sondy do mięsa jako akcesoria.

Dane techniczne

• Zasilanie sterownika: 3×230 V~ / 50 Hz.
• Zakres temperatur: 0–130 °C; rozdzielczość 1 °C.
• Regulacja mocy: 0–100%; rozdzielczość 1%.
• Maksymalna moc grzałki: 3×4 kW (do 12 kW łącznie).
• Wyjścia pomocnicze: dymogenerator 12 V DC lub 230 V AC; wentylator 230 V AC do 200 W.
• Pobór własny: ~2,5 W.
• Zabezpieczenia: nadprądowe; chłodzenie wymuszone.

Wideo: uruchomienie sterownika

Obejrzyj film na YouTube
