PRD3 – regulator mocy i temperatury z możliwością sterowania zaworami

Sterownik PRD3 firmy PAMEL służy do regulacji mocy elementów grzejnych oraz kontroli temperatury w procesach wymagających dokładnego nadzoru. Maksymalna moc regulowana wynosi 5,5 kW.

Urządzenie jest rozwinięciem wcześniejszych wersji oznaczanych jako PRD3W / PRD3W+. Obecnie wszystkie sterowniki tej serii występują pod jedną wspólną nazwą PRD3, co ułatwia wybór odpowiedniego modelu i porównanie dostępnych konfiguracji.

Sterownik może być wykorzystywany m.in. w destylacji, wędzeniu, browarnictwie oraz innych procesach grzewczych, gdzie ważna jest stabilna regulacja mocy i temperatury.

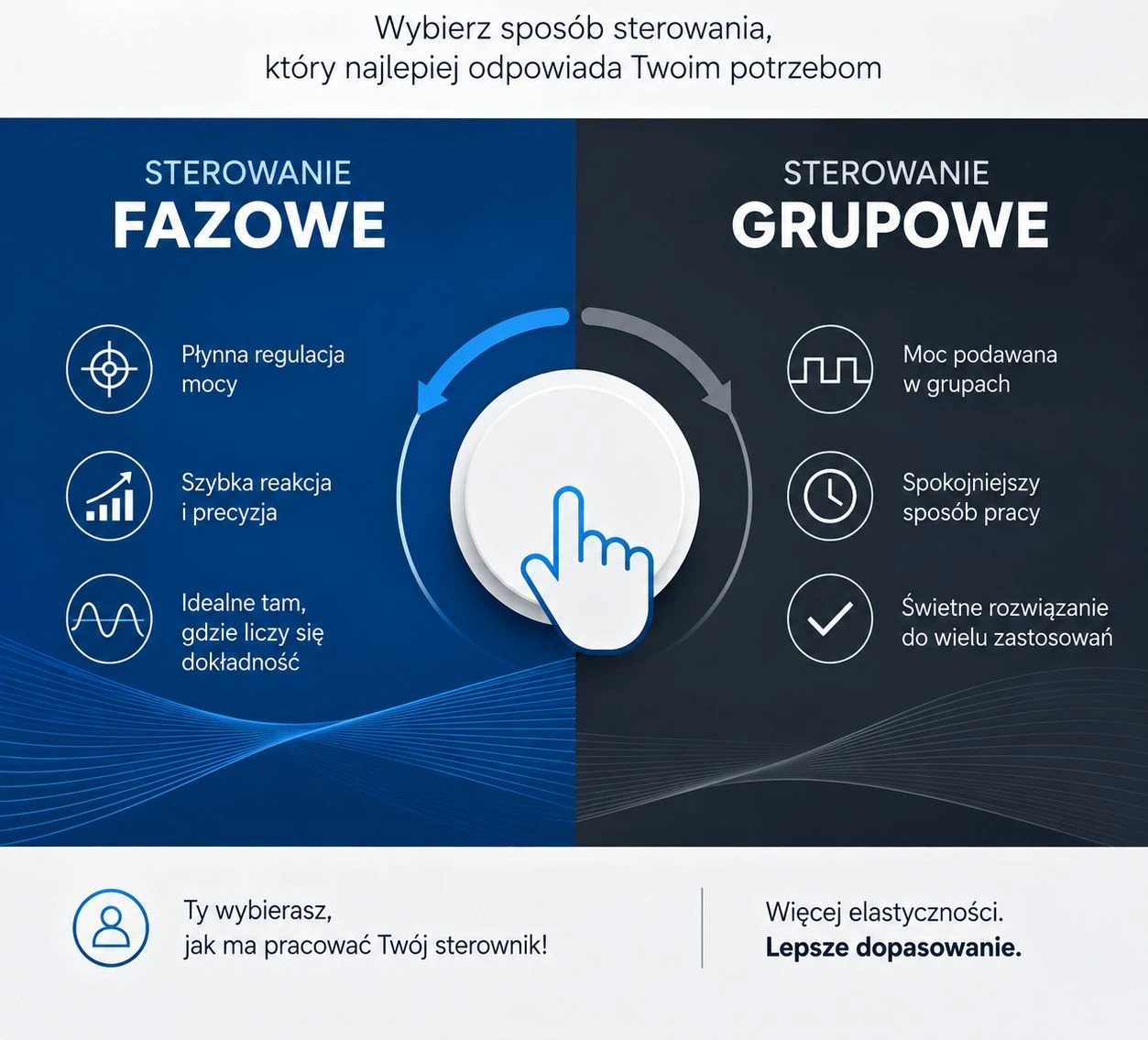

Wybór sterowania fazowego lub grupowego

Nową funkcją sterownika PRD3 jest możliwość wyboru sposobu regulacji mocy:

Sterowanie fazowe
Pozwala na bardzo płynną regulację mocy. Sprawdza się tam, gdzie użytkownik oczekuje szybkiej reakcji i precyzyjnego dopasowania mocy grzania.

Sterowanie grupowe
Moc podawana jest w grupach pełnych okresów pracy. Jest to spokojniejszy sposób sterowania, często wybierany przez użytkowników preferujących inną charakterystykę pracy grzałki.

Dzięki temu użytkownik może dopasować sposób działania sterownika do własnych potrzeb, rodzaju instalacji oraz charakteru procesu.

Regulacja mocy ręczna lub automatyczna

Przy pomocy przycisków użytkownik może ręcznie ustawić moc dostarczaną do obwodu grzejnego. Sterownik może również pracować automatycznie, wykorzystując regulację w zależności od temperatury.

W trybie destylacji moc może być dobierana względem jednej wybranej temperatury. W trybie wędzenia sterownik może ustalać moc na podstawie średniej temperatury z wybranych czujników.

Aktualna nastawa mocy jest cały czas widoczna na graficznym wyświetlaczu LCD.

Obsługa wielu sond temperatury

Sterownik PRD3 może wyświetlać kilka temperatur jednocześnie, np.:

• chłodnica,
• zbiornik,
• głowica,
• kolumna,
• druga kolumna,

lub w trybie wędzenia:

• sonda 1,
• sonda 2,
• sonda 3,
• sonda 4.

Nazwy sond można zmieniać według własnych potrzeb. Użytkownik może nadać własne nazwy o długości do 10 znaków, dzięki czemu ekran można dopasować do konkretnej instalacji.

W celu zwiększenia liczby obsługiwanych sond do 8 sztuk należy zastosować odpowiedni rozgałęźnik, np. HUB 5 do 1 lub HUB 8 do 1.

Możliwość pomiaru do 8 sond dostępna jest od wersji oprogramowania XXL/05/2016.

Ze względu na duży wybór ilości i rodzaju sond należy je dobrać osobno w dziale Czujniki.

Sterowanie zaworami i dodatkowymi urządzeniami

Sterownik PRD3 może sterować nawet sześcioma niezależnymi urządzeniami, np.:

• elektrozaworem wody,
• elektrozaworem destylatu,
• zaworem ARC,
• wytwornicą dymu,
• wentylatorem,
• innym urządzeniem pomocniczym.

Liczba wyjść oraz dostępne konfiguracje są wybierane na stronie produktu jako opcje przy zakupie.

Sterownik może być również wyposażony w wejście czujnika poziomu cieczy, w zależności od wybranej konfiguracji.

Wykresy temperatury i nadzór procesu

Dodatkową zaletą sterownika jest możliwość wyświetlania wykresów temperatury w funkcji czasu. Pozwala to łatwiej obserwować przebieg procesu i kontrolować zmiany temperatury.

Sterownik przez cały czas nadzoruje temperatury, również podczas zmiany ustawień. Dzięki temu użytkownik ma bieżącą kontrolę nad pracą urządzenia i całego procesu.

Możliwe jest także ustawienie alarmów dźwiękowych oraz temperatury wyłączenia grzałki.

Tryby pracy

Sterownik PRD3 może być używany zarówno do destylacji, jak i do wędzenia. Tryby pracy można przełączać w zależności od aktualnego zastosowania.

W trybie wędzenia dostępne są trzy etapy pracy, z możliwością ustawienia różnych czasów i temperatur.

Najważniejsze zalety sterownika PRD3

• jedna wspólna nazwa serii: PRD3,
• następca wcześniejszych oznaczeń PRD3W / PRD3W+,
• regulacja mocy elementów grzejnych do 5,5 kW,
• wybór sterowania fazowego lub grupowego,
• ręczna lub automatyczna regulacja mocy,
• możliwość pracy w trybie destylacji i wędzenia,
• obsługa wielu sond temperatury,
• możliwość rozbudowy pomiaru do 8 sond przy użyciu rozgałęźnika HUB,
• możliwość nadawania własnych nazw sond,
• graficzny wyświetlacz LCD,
• możliwość obrócenia wyświetlania o 180°,
• wyświetlanie wykresów temperatury w funkcji czasu,
• możliwość sterowania nawet sześcioma urządzeniami dodatkowymi,
• możliwość obsługi elektrozaworów,
• wejście czujnika poziomu cieczy jako opcja,
• regulacja jasności wyświetlacza,
• odpinane sondy,
• prosta obsługa,
• zabezpieczenie prądowe,
• zabezpieczenie termiczne,
• chłodzenie wymuszone wentylatorem.

Dane techniczne

Napięcie zasilania: 230 V / 50 Hz +/- 10%
Zakres regulacji mocy: 1–100%
Sposób regulacji mocy: sterowanie fazowe lub grupowe, wybierane przez użytkownika
Maksymalna regulowana moc: 5,5 kW
Rozdzielczość pomiaru temperatury: 0,05°C
Rozdzielczość regulacji mocy: 0,125%
Wyjścia: maksymalnie do sześciu elektrozaworów lub innych urządzeń sterowanych
Wejście czujnika poziomu cieczy: opcja
Zabezpieczenie prądowe: tak
Zabezpieczenie termiczne: tak
Chłodzenie: wymuszone, wentylator
Maksymalny pobór mocy: 4 W
Złącza sond: RJ45

Zastosowanie

Sterownik PRD3 znajduje zastosowanie m.in. w:

• destylacji,
• wędzeniu wędlin i mięs,
• browarnictwie,
• warzeniu piwa,
• sterowaniu grzałkami,
• automatyce procesów grzewczych,
• instalacjach wymagających kontroli temperatury i mocy.

Konfiguracja przy zakupie

Sterownik PRD3 występuje w różnych konfiguracjach. Liczba wyjść, ilość obsługiwanych sond oraz dodatkowe opcje są dostępne do wyboru na stronie produktu.

Jeżeli potrzebna jest inna konfiguracja, prosimy o kontakt z Działem Obsługi.

Najczęściej zadawane pytania dotyczące regulatorów

Jeśli po lekturze nadal masz wątpliwości – zadzwoń do nas. Lepiej zapytać, niż uszkodzić sprzęt.

Spis pytań

1. Nie wiem, jak podłączyć urządzenie.

2. Jak podłączyć grzałkę dwufazową/trójfazową?

3. Na wyjściu sterownika (mocy lub zaworu) jest cały czas napięcie?

4. Dlaczego w regulatorach jednofazowych odradzacie sterowanie grupowe?

5. Chcę sterować grzałkami wielofazowymi niezależnie – czy sterownik to umożliwia?

6. Chcę samodzielnie zrobić sondę – jak ją podłączyć do złącza RJ45?

7. Czy muszę używać sond? Czy mogę je dokupić później?

8. Sondy na DS czy PT.

9. Dlaczego sondy pokazują różną temperaturę podczas „kalibracji” w czajniku?

10. Czy sondy i sterownik stanowią komplet? Jaka jest gwarancja na sondy?

11. Sterownik przestał utrzymywać temperaturę.

12. Jaka jest kolejność czujników w złączach? Czy ma znaczenie, który czujnik w które wejście?

13. Co oznacza MODRF READY?

Odpowiedzi

1) Nie wiem, jak podłączyć urządzenie

W instrukcji znajdują się czytelne schematy podłączeń. Zapoznaj się z nimi przed kontaktem telefonicznym.

2) Jak podłączyć grzałkę dwufazową/trójfazową

Połączenia należy wykonać zgodnie ze schematem w instrukcji; w przypadku grzałek dwufazowych należy zewrzeć odpowiednie pary zacisków, jak na rysunku w dokumentacji.

3) Na wyjściu sterownika (mocy lub zaworu) jest cały czas napięcie

Najczęstsze przyczyny to: nieprawidłowe podłączenie lub zalanie cieczą. Wyjścia są zabezpieczone (m.in. izolacja galwaniczna, triaki BTA41 do 40 A), jednak błędne użytkowanie może je uszkodzić. Naprawy takich uszkodzeń są odpłatne: opłata zryczałtowana 25 zł + koszt części.

4) Dlaczego odradzacie sterowanie grupowe w regulatorach jednofazowych?

Sterowanie grupowe jest rozwiązaniem starszym i bardziej obciążającym instalację (cykliczne „załącz/wyłącz” dużych prądów). Sterowanie fazowe zapewnia płynniejsze działanie, mniejsze skoki prądu i zwykle większą stabilność procesu przy obciążeniu rezystancyjnym.

5) Niezależne sterowanie grzałkami wielofazowymi – czy ma sens?

Zwykle nie. Nierównomierne sterowanie poszczególnych faz prowadzi do różnic w zużyciu grzałek i komplikacji eksploatacyjnych. Zalecamy sterowanie całością obciążenia zgodnie z zaleceniami producenta.

6) Chcę samodzielnie zrobić sondę – jak podłączyć ją do RJ45?

Sposób podłączenia opisano w dokumentacji technicznej. Należy trzymać się schematu pinów RJ45 dla danego modelu sterownika i typu sondy.

7) Czy muszę używać sond? Czy mogę dokupić je później?

Sterowniki mogą pracować:

• bez sond – jako regulatory mocy,

• z sondami – jako regulatory mocy z zabezpieczeniami temperaturowymi, półautomaty lub automaty.

Sondy można dokupić w dowolnym momencie.

8) Sondy DS czy PT

Nie ma różnicy pomiędzy dokładnością sond – obie technologie mieszczą się w typowych błędach pomiarowych dla tej klasy urządzeń.

Do serii PRD stosujemy sondy na DS.

Do serii PPOWER stosujemy sondy PT.

9) Dlaczego „kalibracja” w czajniku daje różne wyniki?

Woda w czajniku nie ma jednorodnej temperatury, więc domowa „kalibracja” nie jest miarodajna. Do wiarygodnych sprawdzeń służą profesjonalne kalibratory/piece laboratoryjne.

Jeśli ktoś twierdzi, że czajnik z wodą jest dokładniejszy niż profesjonalny kalibrator, to się myli.

10) Czy sondy i sterownik stanowią komplet? Jaka jest gwarancja na sondy?

Sondy to akcesoria eksploatacyjne – obowiązuje na nie gwarancja standardowa (krótsza niż na sterownik). Sondy gwintowane stanowią całość z osłoną – nie należy wyrywać czujnika z metalowej obudowy (utrata gwarancji). Od 09.2021 sondy są plombowane – uszkodzenie plomby traktowane jest jako zatarcie identyfikacji produktu.

11) Sterownik przestał utrzymywać temperaturę

Sterownik sam z siebie się nie „rozstraja”. Najczęstsze przyczyny wahań:

• zmiany napięcia zasilającego (zimą potrafi spadać nawet do ~200 V, latem rosnąć do ~260 V – np. wpływ instalacji PV),

• warunki otoczenia (temperatura latem/zimą),

• zmiany w kolumnie (zabrudzenia, wymiana i/lub sposób ułożenia zmywaków/sprężynek).

Parametry (np. moc minimalną) należy okresowo dostosowywać do warunków i konkretnej instalacji.

12) Jaka jest kolejność czujników w złączach? Czy ma znaczenie, który czujnik w które wejście?

Seria PRD (sondy DS – cyfrowe)

• Przy standardowych sondach DS kolejność fizycznego wpięcia sond w złącza nie ma znaczenia.
• Przypisanie czujników do pozycji (np. „czujnik 1, 2, 3”) ustawia się w menu sterownika – funkcja „kolejność czujników” (szczegóły w instrukcji).

Seria PPOWER (sondy PT – analogowe)

• Każdy czujnik PT jest analogowy i ma przypisane konkretne wejście.
• Należy podłączać sondy dokładnie zgodnie ze schematem w instrukcji (zamiana wejść spowoduje błędne wskazania).

13) Co oznacza MODRF READY?

Oznaczenie READY MODRF oznacza, że urządzenie można w prosty sposób rozbudować o komunikację bezprzewodową – bez ingerencji w elektronikę i bez przeróbek.

Po podłączeniu modułów MODRF możliwe jest:

• bezprzewodowe przesyłanie danych między urządzeniami,
• podgląd temperatur i parametrów pracy na drugim urządzeniu lub panelu,
• przekazywanie informacji o alarmach,
• budowa systemów zdalnego nadzoru bez prowadzenia przewodów.

Moduły działają dwukierunkowo, więc nie ma podziału na nadajnik i odbiornik – każde urządzenie może jednocześnie wysyłać i odbierać dane. Do działania wymagane są minimum dwa moduły MODRF, które komunikują się ze sobą.

Współpraca z urządzeniami PAMEL – nie tylko wędzenie

MODRF nie jest rozwiązaniem tylko do jednego zastosowania. Może współpracować z różnymi urządzeniami PAMEL, tworząc jeden spójny system.

Sprawdza się m.in. w:

• wędzeniu – zdalny podgląd temperatury komory i mięsa,
• destylacji – kontrola temperatury i alarmów bez podchodzenia do urządzenia,
• warzeniu piwa – monitoring procesu i etapów pracy,
• systemach grzewczych i technologicznych – przekazywanie danych między sterownikami.

Dzięki temu możesz łączyć różne urządzenia PAMEL w jeden układ i mieć dostęp do najważniejszych informacji w wygodny sposób – bez kabli i bez konieczności ciągłego podchodzenia do sterownika.

Gotowość na rozbudowę

Funkcja READY MODRF oznacza, że urządzenie jest przygotowane na przyszłość.

Możesz:

• zacząć od podstawowej konfiguracji,
• a w dowolnym momencie rozbudować system o komunikację bezprzewodową.

To rozwiązanie daje większą elastyczność i pozwala dopasować system do własnych potrzeb – teraz lub później.
