Najczęściej zadawane pytania dotyczące regulatorów

Zanim zadzwonisz – szybka ściąga

Lista błędów – KODY ERROR

Jeśli po lekturze nadal masz wątpliwości – zadzwoń do nas. Lepiej zapytać, niż uszkodzić sprzęt.

Spis pytań

1. Nie wiem, jak podłączyć urządzenie.

2. Jak podłączyć grzałkę dwufazową/trójfazową?

3. Na wyjściu sterownika (mocy lub zaworu) jest cały czas napięcie?

4. Chcę sterować grzałkami wielofazowymi niezależnie – czy sterownik to umożliwia?

5. Chcę samodzielnie zrobić sondę – jak ją podłączyć do złącza RJ45?

6. Sondy na DS czy PT.

7. Dlaczego sondy pokazują różną temperaturę podczas „kalibracji” w czajniku?

8. Czy sondy i sterownik stanowią komplet? Jaka jest gwarancja na sondy?

9. Sterownik przestał utrzymywać temperaturę.

10. Jaka jest kolejność czujników w złączach? Czy ma znaczenie, który czujnik w które wejście?

11. Wpływ napięcia zasilania na moc grzałki (ważne)
12. Jak podłączyć sterownik, gdy urządzenie ma już wbudowany regulator?

Odpowiedzi

1) Nie wiem, jak podłączyć urządzenie

W instrukcji znajdują się czytelne schematy podłączeń. Zapoznaj się z nimi przed kontaktem telefonicznym.

2) Jak podłączyć grzałkę dwufazową/trójfazową

Połączenia należy wykonać zgodnie ze schematem w instrukcji; w przypadku grzałek dwufazowych należy zewrzeć odpowiednie pary zacisków, jak na rysunku w dokumentacji lub przez rozgałęźnik.

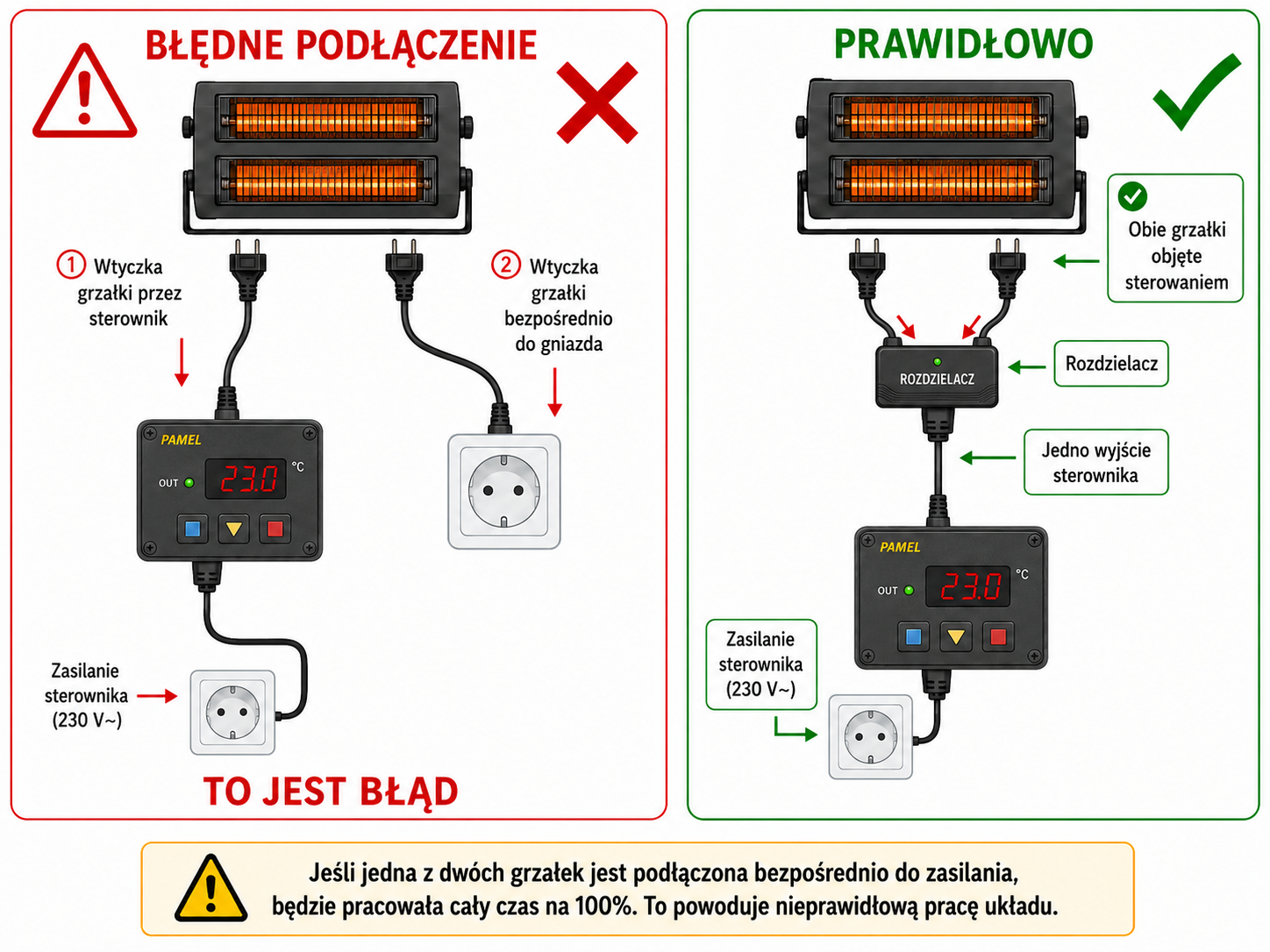

Jeżeli grzałka ma dwie wtyczki, nie wolno podłączać jednej przez sterownik, a drugiej bezpośrednio do gniazda 230 V.

W takim przypadku sterownik reguluje tylko jedną grzałkę, a druga pracuje cały czas na 100% mocy. Powoduje to nieprawidłową regulację, przegrzewanie i błędną pracę układu.

Prawidłowe podłączenie:
zasilanie sterownika → sterownik → rozdzielacz → obie wtyczki grzałki.

Dzięki temu obie grzałki są objęte sterowaniem i pracują zgodnie z ustawieniami urządzenia.

3) Na wyjściu sterownika (mocy lub zaworu) jest cały czas napięcie

Najczęstsze przyczyny to: nieprawidłowe podłączenie lub zalanie cieczą. Wyjścia są zabezpieczone (m.in. izolacja galwaniczna, triaki BTA41 do 40 A), jednak błędne użytkowanie może je uszkodzić. Naprawy takich uszkodzeń są odpłatne: opłata zryczałtowana 25 zł + koszt części.

4) Niezależne sterowanie grzałkami wielofazowymi – czy ma sens?

Zwykle nie. Nierównomierne sterowanie poszczególnych faz prowadzi do różnic w zużyciu grzałek i komplikacji eksploatacyjnych. Zalecamy sterowanie całością obciążenia zgodnie z zaleceniami producenta.

5) Chcę samodzielnie zrobić sondę – jak podłączyć ją do RJ45?

Sposób podłączenia opisano w dokumentacji technicznej. Należy trzymać się schematu pinów RJ45 dla danego modelu sterownika i typu sondy.

6) Sondy DS czy PT

Nie ma różnicy pomiędzy dokładnością sond – obie technologie mieszczą się w typowych błędach pomiarowych dla tej klasy urządzeń.

Do serii PRD stosujemy sondy na DS.

Do serii PPOWER stosujemy sondy PT.

7) Dlaczego „kalibracja” w czajniku daje różne wyniki?

Woda w czajniku nie ma jednorodnej temperatury, więc domowa „kalibracja” nie jest miarodajna. Do wiarygodnych sprawdzeń służą profesjonalne kalibratory/piece laboratoryjne.

Jeśli ktoś twierdzi, że czajnik z wodą jest dokładniejszy niż profesjonalny kalibrator, to się myli.

8) Czy sondy i sterownik stanowią komplet? Jaka jest gwarancja na sondy?

Sondy to akcesoria eksploatacyjne – obowiązuje na nie gwarancja standardowa (krótsza niż na sterownik). Sondy gwintowane stanowią całość z osłoną – nie należy wyrywać czujnika z metalowej obudowy (utrata gwarancji). Od 09.2021 sondy są plombowane – uszkodzenie plomby traktowane jest jako zatarcie identyfikacji produktu.

9) Sterownik przestał utrzymywać temperaturę

Sterownik sam z siebie się nie „rozstraja”. Najczęstsze przyczyny wahań:

• zmiany napięcia zasilającego (zimą potrafi spadać nawet do ~200 V, latem rosnąć do ~260 V – np. wpływ instalacji PV),

• warunki otoczenia (temperatura latem/zimą),

• zmiany w kolumnie (zabrudzenia, wymiana i/lub sposób ułożenia zmywaków/sprężynek).

Parametry (np. moc minimalną) należy okresowo dostosowywać do warunków i konkretnej instalacji.

10) Jaka jest kolejność czujników w złączach? Czy ma znaczenie, który czujnik w które wejście?

Seria PRD (sondy DS – cyfrowe)

• Przy standardowych sondach DS kolejność fizycznego wpięcia sond w złącza nie ma znaczenia.
• Przypisanie czujników do pozycji (np. „czujnik 1, 2, 3”) ustawia się w menu sterownika – funkcja „kolejność czujników” (szczegóły w instrukcji).

Seria PPOWER (sondy PT – analogowe)

• Każdy czujnik PT jest analogowy i ma przypisane konkretne wejście.
• Należy podłączać sondy dokładnie zgodnie ze schematem w instrukcji (zamiana wejść spowoduje błędne wskazania).

11) Wpływ napięcia zasilania na moc grzałki (ważne)

Grzałka rezystancyjna ma moc zależną od napięcia zasilania zgodnie z zależnością:

P ≈ Pn × (U / Un)²

gdzie:

Pn – moc znamionowa grzałki przy napięciu Un (najczęściej 230 V),

U – rzeczywiste napięcie w gniazdku podczas pracy (mierzone pod obciążeniem).

Oznacza to, że spadek napięcia powoduje wyraźny spadek mocy (a wzrost napięcia – wzrost mocy).

Przykład (grzałka 230 V):

210 V → moc ok. 83% mocy znamionowej (spadek o ok. 17%)

230 V → 100%

250 V → moc ok. 118% mocy znamionowej (wzrost o ok. 18%)

Dla orientacji:

grzałka 2000 W / 230 V przy 210 V ma ok. 1660 W

grzałka 2000 W / 230 V przy 250 V ma ok. 2360 W

Dlaczego zimą może „nie dogrzewać”

Zimą często występują jednocześnie:

niższa temperatura otoczenia → większe straty ciepła z komory,

spadki napięcia w sieci (np. do ~210 V) → grzałka ma realnie mniej mocy.

Jeśli grzałka jest dobrana „na styk”, to w takich warunkach może nie osiągnąć zadanej temperatury.

Zalecenia praktyczne

Dobieraj grzałkę z zapasem mocy (typowo +20–30% względem minimalnych obliczeń), szczególnie dla pracy zimą.

Napięcie sprawdzaj podczas pracy grzałki (miernik w gniazdku, w trakcie grzania).

Unikaj długich/przeciążonych przedłużaczy i cienkich przewodów – powodują dodatkowe spadki napięcia.

Zapewnij możliwie dedykowany obwód zasilania (mniej spadków, stabilniejsza praca).

Uwaga: Przy wysokim napięciu (np. latem przy pracy instalacji PV) moc grzałki rośnie, co może skracać czas nagrzewania.

12. Jak podłączyć sterownik, gdy urządzenie ma już wbudowany regulator?

Jeżeli podłączane urządzenie ma własny, wbudowany regulator temperatury lub mocy, należy ustawić go tak, aby nie ograniczał pracy sterownika zewnętrznego.

W praktyce oznacza to, że na urządzeniu należy ustawić:

• temperaturę na maksimum,
• moc na maksimum,
• tryb pracy tak, aby urządzenie mogło normalnie grzać po podaniu zasilania.

Dopiero wtedy sterowanie przejmuje sterownik PAMEL.

Dlaczego trzeba tak zrobić?

Sterownik zewnętrzny reguluje pracę urządzenia przez podawanie i ograniczanie zasilania. Jeżeli wbudowany regulator będzie ustawiony na niską temperaturę albo małą moc, może samoczynnie ograniczać grzanie. Wtedy sterownik PAMEL nie będzie miał pełnej kontroli nad procesem.

Przykład:
Jeżeli na urządzeniu ustawimy temperaturę 50°C, a na sterowniku PAMEL 80°C, urządzenie może przestać grzać już przy 50°C, mimo że sterownik nadal będzie chciał podnosić temperaturę.

Jak włączyć układ?

1. Podłącz urządzenie grzewcze do wyjścia sterownika.
2. Na urządzeniu ustaw maksymalną temperaturę i maksymalną moc.
3. Włącz urządzenie jego własnym włącznikiem, jeżeli taki posiada.
4. Włącz sterownik PAMEL.
5. Ustaw na sterowniku wymaganą temperaturę, moc lub program pracy.
6. Od tej chwili pracą urządzenia powinien sterować sterownik PAMEL.

Ważne

Jeżeli urządzenie ma własny wyłącznik bezpieczeństwa, termik lub zabezpieczenie przed przegrzaniem, nie należy go omijać ani usuwać. Takie zabezpieczenia powinny pozostać sprawne. Sterownik PAMEL ma sterować pracą urządzenia, ale nie zastępuje fabrycznych zabezpieczeń producenta.
