PAMEL PRD3 DUO – regulator mocy i temperatury z oddzielnym panelem sterującym

Sterownik PAMEL PRD3 DUO służy do regulacji mocy elementów grzejnych oraz kontroli temperatury w procesach wymagających dokładnego nadzoru. Maksymalna regulowana moc wynosi 5,5 kW.

Obecnie wcześniejsze oznaczenia, takie jak PRD3W+ DUO, zostały ujednolicone. Sterownik występuje teraz pod nazwą PRD3 DUO. Oznaczenie DUO pozostaje w nazwie i oznacza wersję z oddzielnym panelem sterującym.

Urządzenie składa się z dwóch części: panelu sterującego oraz modułu wykonawczego. Dzięki temu użytkownik może zamontować cienki panel w wygodnym miejscu, a moduł wykonawczy umieścić osobno, np. bliżej grzałek, sond i zaworów.

Wszystkie przewody mocy oraz przewody pomiarowe prowadzone są tylko do modułu wykonawczego. Panel i moduł połączone są cienkim przewodem o długości 2 m. Takie rozwiązanie ułatwia montaż i pozwala estetycznie zabudować sterownik w instalacji.

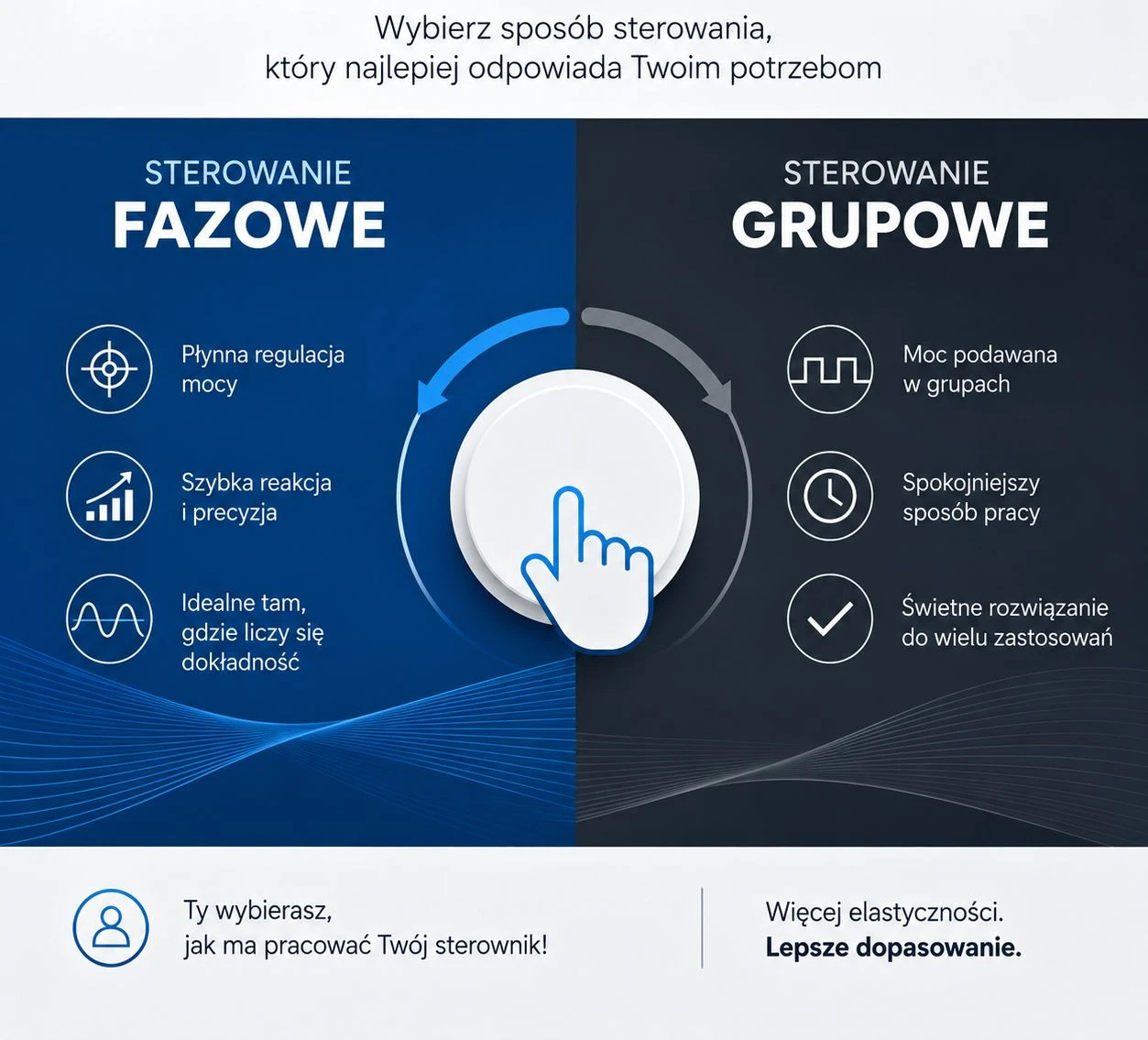

Wybór sterowania fazowego lub grupowego

Nową funkcją sterownika PRD3 DUO jest możliwość wyboru sposobu regulacji mocy:

Sterowanie fazowe
Pozwala na bardzo płynną regulację mocy. Sprawdza się tam, gdzie potrzebna jest szybka reakcja i dokładne dopasowanie mocy grzania.

Sterowanie grupowe
Moc podawana jest w grupach pełnych okresów pracy. Jest to spokojniejszy sposób sterowania, wybierany przez użytkowników preferujących inną charakterystykę pracy grzałki.

Dzięki tej funkcji użytkownik może sam dobrać sposób działania sterownika do własnej instalacji, rodzaju grzałki i swoich preferencji.

Regulacja mocy ręczna lub automatyczna

Przy pomocy przycisków użytkownik może ręcznie regulować moc dostarczaną do obwodu grzejnego. Sterownik może również pracować automatycznie, wykorzystując funkcję regulacji mocy w zależności od temperatury.

W trybie destylacji moc może być dobierana do jednej wybranej temperatury. W trybie wędzenia moc może być ustalana na podstawie średniej temperatury z wybranych czujników.

Aktualna nastawa mocy jest cały czas wyświetlana na graficznym wyświetlaczu LCD.

Obsługa sond temperatury

Sterownik przez cały czas może wyświetlać maksymalnie 5 temperatur, np.:

• chłodnicy,
• zbiornika,
• głowicy,
• kolumny,
• drugiej kolumny.

W trybie wędzenia temperatury mogą być opisane jako:

• SONDA1,
• SONDA2,
• SONDA3,
• SONDA4.

Nazwy sond można zmieniać według własnych potrzeb. Użytkownik może nadać własne nazwy o długości do 10 znaków, dzięki czemu opis na ekranie można dopasować do konkretnej instalacji.

Sterownik posiada złącza sond typu RJ45.

Sterowanie zaworami i dodatkowymi urządzeniami

Sterownik PRD3 DUO może sterować nawet trzema niezależnymi urządzeniami, np.:

• zaworem ARC,
• zaworem wody,
• zaworem destylatu,
• wytwornicą dymu,
• wentylatorem,
• innym urządzeniem pomocniczym.

Liczba sond, wyjść oraz inne konfiguracje są dostępne jako opcje przy zakupie.

Wykresy temperatury i nadzór procesu

Dodatkowym atutem sterownika jest możliwość wyświetlania wykresów temperatury w funkcji czasu. Ułatwia to obserwowanie procesu i pozwala szybciej zauważyć zmiany temperatury.

Sterownik przez cały czas nadzoruje temperatury, również podczas zmiany ustawień. Możliwe jest także skonfigurowanie alarmów dźwiękowych oraz temperatury wyłączenia grzałki.

Tryby pracy

Sterownik PRD3 DUO może być używany zarówno do destylacji, jak i do wędzenia. Tryby pracy można przełączać w zależności od potrzeb użytkownika.

W trybie wędzenia dostępne są trzy etapy pracy, z możliwością ustawienia różnych czasów i temperatur.

Najważniejsze zalety PRD3 DUO

• regulator mocy i temperatury w jednej obudowie,
• oddzielny panel sterujący i moduł wykonawczy,
• wygodny montaż panelu w wybranym miejscu,
• przewody mocy i sond prowadzone tylko do modułu wykonawczego,
• połączenie panelu z modułem cienkim przewodem 2 m,
• maksymalna regulowana moc 5,5 kW,
• wybór sterowania fazowego lub grupowego,
• ręczna lub automatyczna regulacja mocy,
• możliwość pracy w trybie destylacji i wędzenia,
• graficzny wyświetlacz LCD,
• możliwość obrócenia wyświetlania o 180°,
• rozdzielczość pomiaru temperatury 0,05°C,
• rozdzielczość regulacji mocy 0,125%,
• możliwość nadawania własnych nazw sond,
• możliwość wyświetlania własnego nicka do 8 znaków,
• obsługa do trzech urządzeń dodatkowych,
• możliwość sterowania elektrozaworami,
• wejście czujnika poziomu cieczy,
• trzy etapy wędzenia z osobnymi nastawami czasu i temperatury,
• regulacja jasności wyświetlacza,
• odpinane sondy,
• wykresy temperatury w funkcji czasu,
• zabezpieczenie prądowe,
• zabezpieczenie termiczne,
• chłodzenie wymuszone wentylatorem,
• prosta obsługa.

Dane techniczne

Napięcie zasilania: 230 V / 50 Hz +/- 10%
Zakres regulacji mocy: 1–100%
Sposób regulacji mocy: sterowanie fazowe lub grupowe, wybierane przez użytkownika
Maksymalna regulowana moc: 5,5 kW
Rozdzielczość pomiaru temperatury: 0,05°C
Rozdzielczość regulacji mocy: 0,125%
Wyjścia: do trzech elektrozaworów lub innych urządzeń
Wejście czujnika poziomu cieczy: tak
Zabezpieczenie prądowe: tak
Zabezpieczenie termiczne: tak
Chłodzenie: wymuszone, wentylator
Maksymalny pobór mocy: 4 W
Złącza sond: RJ45
Budowa: panel sterujący + moduł wykonawczy
Przewód łączący panel z modułem: 2 m

Zastosowanie

Sterownik PAMEL PRD3 DUO znajduje zastosowanie m.in. w:

• destylacji,
• wędzeniu wędlin i mięs,
• browarnictwie,
• warzeniu piwa,
• sterowaniu grzałkami,
• kontroli temperatury w zbiornikach,
• automatyce procesów grzewczych.

Konfiguracja przy zakupie

Liczba sond, wyjść oraz dodatkowe opcje są dostępne do wyboru na stronie produktu.

Jeżeli potrzebna jest inna konfiguracja sterownika, prosimy o kontakt z Działem Obsługi.

Najczęściej zadawane pytania dotyczące regulatorów

Jeśli po lekturze nadal masz wątpliwości – zadzwoń do nas. Lepiej zapytać, niż uszkodzić sprzęt.

Spis pytań

1. Nie wiem, jak podłączyć urządzenie.

2. Jak podłączyć grzałkę dwufazową/trójfazową?

3. Na wyjściu sterownika (mocy lub zaworu) jest cały czas napięcie?

4. Dlaczego w regulatorach jednofazowych odradzacie sterowanie grupowe?

5. Chcę sterować grzałkami wielofazowymi niezależnie – czy sterownik to umożliwia?

6. Chcę samodzielnie zrobić sondę – jak ją podłączyć do złącza RJ45?

7. Czy muszę używać sond? Czy mogę je dokupić później?

8. Sondy na DS czy PT.

9. Dlaczego sondy pokazują różną temperaturę podczas „kalibracji” w czajniku?

10. Czy sondy i sterownik stanowią komplet? Jaka jest gwarancja na sondy?

11. Sterownik przestał utrzymywać temperaturę.

12. Jaka jest kolejność czujników w złączach? Czy ma znaczenie, który czujnik w które wejście?

13. Co oznacza MODRF READY?

Odpowiedzi

1) Nie wiem, jak podłączyć urządzenie

W instrukcji znajdują się czytelne schematy podłączeń. Zapoznaj się z nimi przed kontaktem telefonicznym.

2) Jak podłączyć grzałkę dwufazową/trójfazową

Połączenia należy wykonać zgodnie ze schematem w instrukcji; w przypadku grzałek dwufazowych należy zewrzeć odpowiednie pary zacisków, jak na rysunku w dokumentacji.

3) Na wyjściu sterownika (mocy lub zaworu) jest cały czas napięcie

Najczęstsze przyczyny to: nieprawidłowe podłączenie lub zalanie cieczą. Wyjścia są zabezpieczone (m.in. izolacja galwaniczna, triaki BTA41 do 40 A), jednak błędne użytkowanie może je uszkodzić. Naprawy takich uszkodzeń są odpłatne: opłata zryczałtowana 25 zł + koszt części.

4) Dlaczego odradzacie sterowanie grupowe w regulatorach jednofazowych?

Sterowanie grupowe jest rozwiązaniem starszym i bardziej obciążającym instalację (cykliczne „załącz/wyłącz” dużych prądów). Sterowanie fazowe zapewnia płynniejsze działanie, mniejsze skoki prądu i zwykle większą stabilność procesu przy obciążeniu rezystancyjnym.

5) Niezależne sterowanie grzałkami wielofazowymi – czy ma sens?

Zwykle nie. Nierównomierne sterowanie poszczególnych faz prowadzi do różnic w zużyciu grzałek i komplikacji eksploatacyjnych. Zalecamy sterowanie całością obciążenia zgodnie z zaleceniami producenta.

6) Chcę samodzielnie zrobić sondę – jak podłączyć ją do RJ45?

Sposób podłączenia opisano w dokumentacji technicznej. Należy trzymać się schematu pinów RJ45 dla danego modelu sterownika i typu sondy.

7) Czy muszę używać sond? Czy mogę dokupić je później?

Sterowniki mogą pracować:

• bez sond – jako regulatory mocy,

• z sondami – jako regulatory mocy z zabezpieczeniami temperaturowymi, półautomaty lub automaty.

Sondy można dokupić w dowolnym momencie.

8) Sondy DS czy PT

Nie ma różnicy pomiędzy dokładnością sond – obie technologie mieszczą się w typowych błędach pomiarowych dla tej klasy urządzeń.

Do serii PRD stosujemy sondy na DS.

Do serii PPOWER stosujemy sondy PT.

9) Dlaczego „kalibracja” w czajniku daje różne wyniki?

Woda w czajniku nie ma jednorodnej temperatury, więc domowa „kalibracja” nie jest miarodajna. Do wiarygodnych sprawdzeń służą profesjonalne kalibratory/piece laboratoryjne.

Jeśli ktoś twierdzi, że czajnik z wodą jest dokładniejszy niż profesjonalny kalibrator, to się myli.

10) Czy sondy i sterownik stanowią komplet? Jaka jest gwarancja na sondy?

Sondy to akcesoria eksploatacyjne – obowiązuje na nie gwarancja standardowa (krótsza niż na sterownik). Sondy gwintowane stanowią całość z osłoną – nie należy wyrywać czujnika z metalowej obudowy (utrata gwarancji). Od 09.2021 sondy są plombowane – uszkodzenie plomby traktowane jest jako zatarcie identyfikacji produktu.

11) Sterownik przestał utrzymywać temperaturę

Sterownik sam z siebie się nie „rozstraja”. Najczęstsze przyczyny wahań:

• zmiany napięcia zasilającego (zimą potrafi spadać nawet do ~200 V, latem rosnąć do ~260 V – np. wpływ instalacji PV),

• warunki otoczenia (temperatura latem/zimą),

• zmiany w kolumnie (zabrudzenia, wymiana i/lub sposób ułożenia zmywaków/sprężynek).

Parametry (np. moc minimalną) należy okresowo dostosowywać do warunków i konkretnej instalacji.

12) Jaka jest kolejność czujników w złączach? Czy ma znaczenie, który czujnik w które wejście?

Seria PRD (sondy DS – cyfrowe)

• Przy standardowych sondach DS kolejność fizycznego wpięcia sond w złącza nie ma znaczenia.
• Przypisanie czujników do pozycji (np. „czujnik 1, 2, 3”) ustawia się w menu sterownika – funkcja „kolejność czujników” (szczegóły w instrukcji).

Seria PPOWER (sondy PT – analogowe)

• Każdy czujnik PT jest analogowy i ma przypisane konkretne wejście.
• Należy podłączać sondy dokładnie zgodnie ze schematem w instrukcji (zamiana wejść spowoduje błędne wskazania).

13) Co oznacza MODRF READY?

Oznaczenie READY MODRF oznacza, że urządzenie można w prosty sposób rozbudować o komunikację bezprzewodową – bez ingerencji w elektronikę i bez przeróbek.

Po podłączeniu modułów MODRF możliwe jest:

• bezprzewodowe przesyłanie danych między urządzeniami,
• podgląd temperatur i parametrów pracy na drugim urządzeniu lub panelu,
• przekazywanie informacji o alarmach,
• budowa systemów zdalnego nadzoru bez prowadzenia przewodów.

Moduły działają dwukierunkowo, więc nie ma podziału na nadajnik i odbiornik – każde urządzenie może jednocześnie wysyłać i odbierać dane. Do działania wymagane są minimum dwa moduły MODRF, które komunikują się ze sobą.

Współpraca z urządzeniami PAMEL – nie tylko wędzenie

MODRF nie jest rozwiązaniem tylko do jednego zastosowania. Może współpracować z różnymi urządzeniami PAMEL, tworząc jeden spójny system.

Sprawdza się m.in. w:

• wędzeniu – zdalny podgląd temperatury komory i mięsa,
• destylacji – kontrola temperatury i alarmów bez podchodzenia do urządzenia,
• warzeniu piwa – monitoring procesu i etapów pracy,
• systemach grzewczych i technologicznych – przekazywanie danych między sterownikami.

Dzięki temu możesz łączyć różne urządzenia PAMEL w jeden układ i mieć dostęp do najważniejszych informacji w wygodny sposób – bez kabli i bez konieczności ciągłego podchodzenia do sterownika.

Gotowość na rozbudowę

Funkcja READY MODRF oznacza, że urządzenie jest przygotowane na przyszłość.

Możesz:

• zacząć od podstawowej konfiguracji,
• a w dowolnym momencie rozbudować system o komunikację bezprzewodową.

To rozwiązanie daje większą elastyczność i pozwala dopasować system do własnych potrzeb – teraz lub później.
