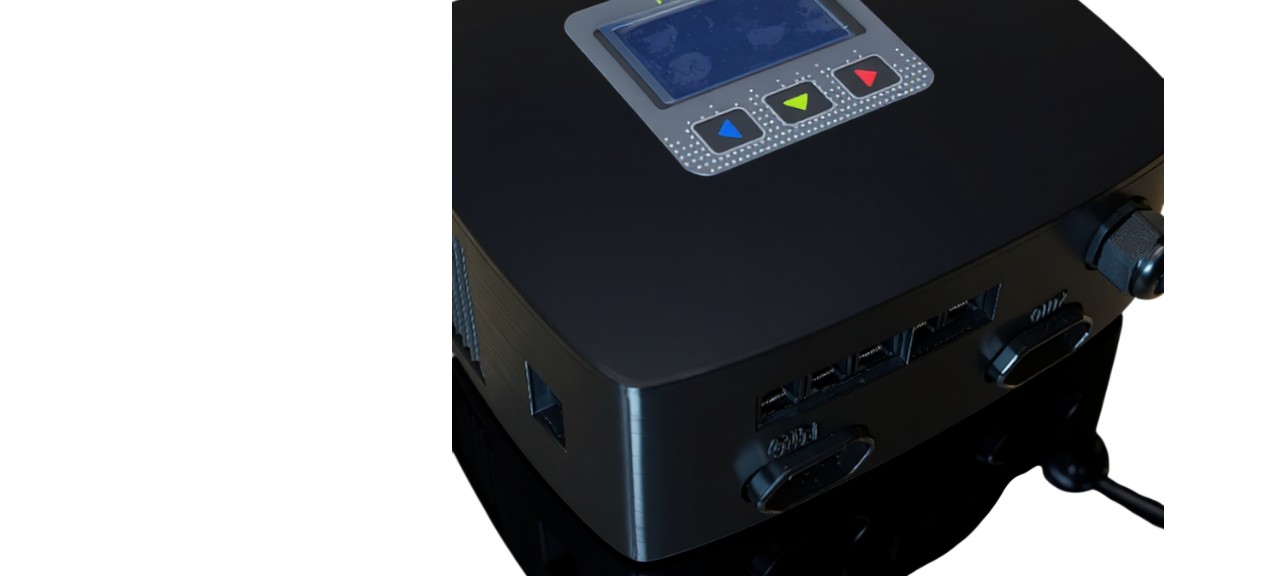

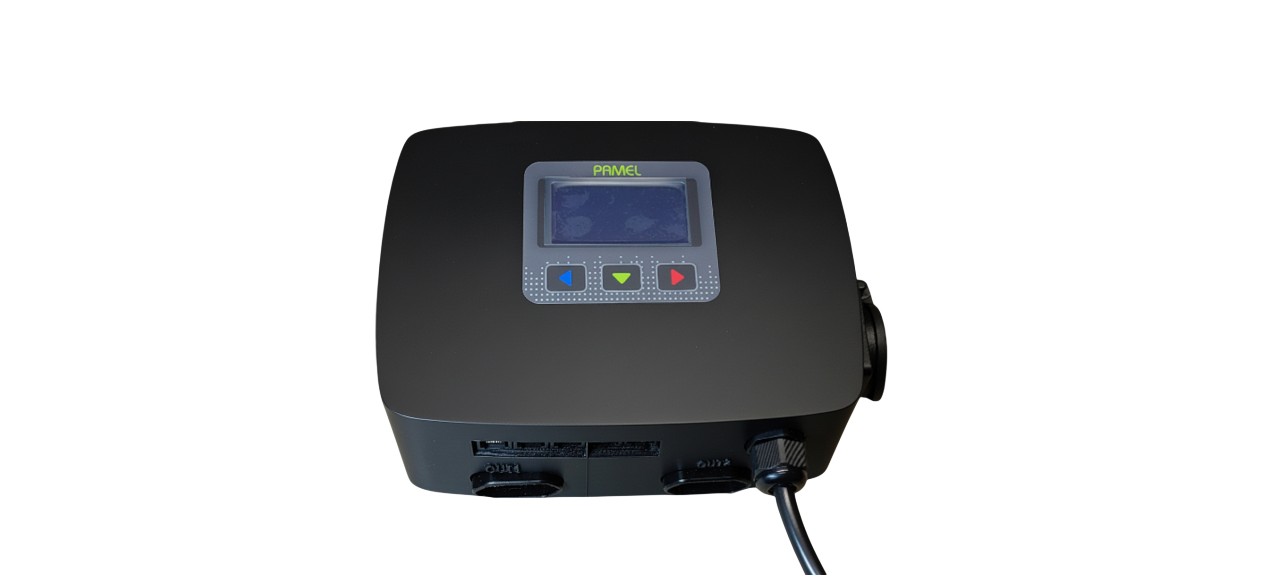

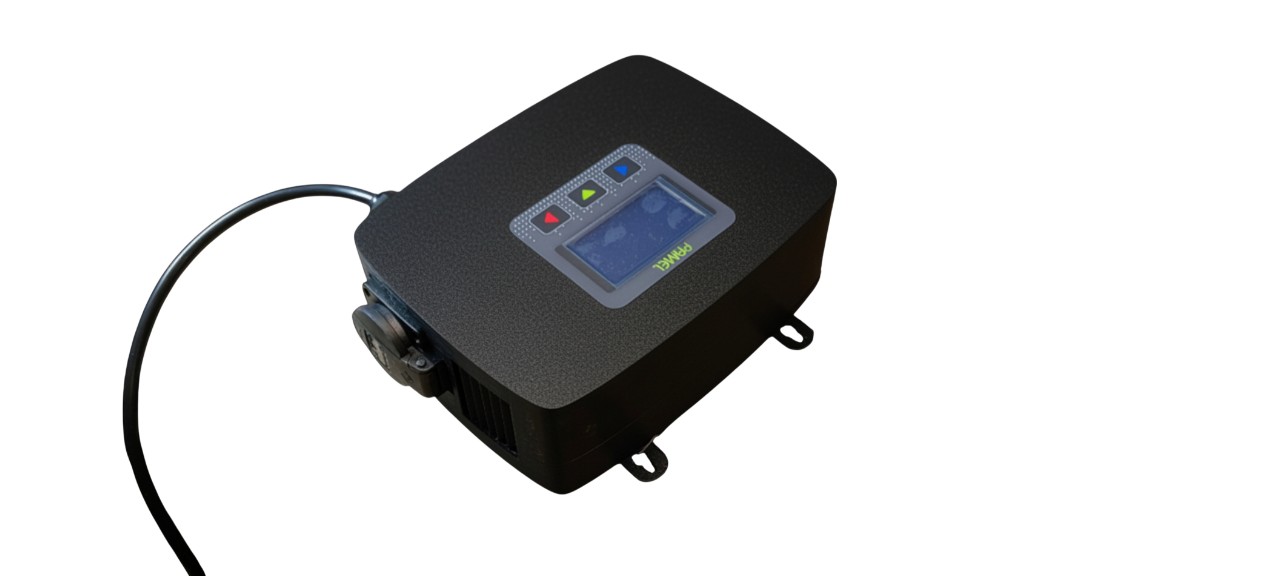

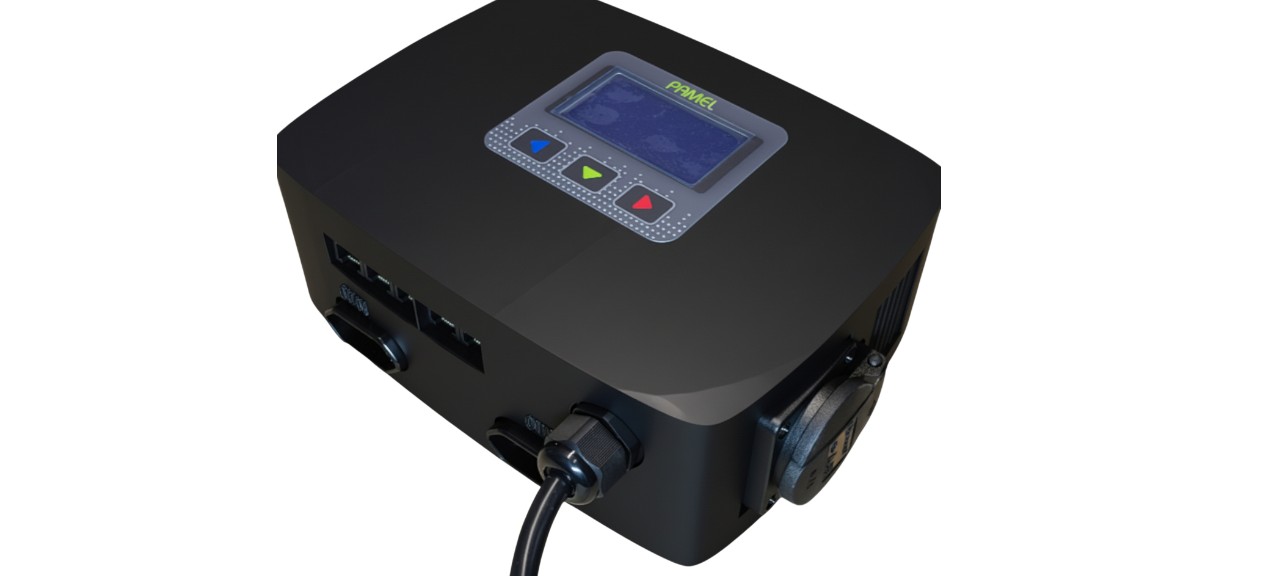

PRD3W+  firmy PAMEL służy do regulacji mocy elementów grzejnych. Maksymalna moc regulowana wynosi 5,5kW.

Sterowanie nawet sześcioma niezależnymi zaworami!!!

W celu zwiększenia ilości sond do 8 należy zakupić rozgałęźnik (HUB 5 do 1 lub HUB 8 do 1)
Możliwość pomiaru 8 sond od wersji oprogramowania XXL/05/2016



Opis

Przy pomocy dwóch przycisków użytkownik może regulować moc dostarczaną do obwodu lub może być regulowana automatycznie (funkcja PID). W trybie destylacji moc dobierana jest do jednej temperatury. W trybie wędzenia moc ustalana jest na podstawie średniej temperatury z wybranych czujników. Aktualna nastawa mocy jest wyświetlana na graficznym wyświetlaczu LCD.
Urządzenie przez cały czas wyświetla maksymalnie 5  temperatur np chłodnicy, zbiornika, głowicy, kolumny, kolumny 2 w trybie destylacji lub SONDA1,SONDA2, SONDA3, SONDA4 w trybie wędzenia. Wszystkie nazwy sond można zmieniać na dowolne 10 literowe
Istnieje możliwość konfiguracji alarmów dźwiękowych oraz temperatury wyłączenia grzałki.
Urządzenie posiada możliwość automatycznej regulacji mocy w zależności od różnicy temperatury zmierzonej przez sondę i ustawionej przez użytkownika.
Dodatkowym atutem jest możliwość wyświetlania wykresów temperatury w funkcji czasu dzięki czemu łatwiej jest nadzorować cykl produkcyjny.

Moc grzałki może być ustawiana ręcznie przez użytkownika lub urządzenie może dobierać ją automatycznie jak na wykresie.

Urządzenie przez cały czas nadzoruje temperatury, Również podczas ustawiania nastaw.

Zalety

Rozdzielczość 0,05 stopnia
Łatwy montaż
Graficzny wyświetlacz LCD
Wyświetlanie obracane o 180 stopni (dół/góra)
Możliwość używania zarówno do destylacji jak i wędzenia (dwa tryby pracy przełączane w dowolnej chwili)
Możliwość wyświetlania własnego nicka (8 znaków)
Możliwość tworzenia własnych nazw sond (do 10 znaków)
Sterowanie sześcioma urządzeniami np. zaworem ARC, zaworem wody, wytwornicą dymu, wentylatorem
Wejście czujnika poziomu cieczy
Trzy etapy wędzenia z możliwością nastaw różnych czasów i temperatur
Regulacja jasności wyświetlacza
Odpinane sondy
Wykresy temperatury w funkcji czasu
Trójprzewodowe sondy cyfrowe w przeciwieństwie do dwuprzewodowych zapewniają dokładność w pełnym zakresie temperatur
Prostota obsługi

Gwarancja
Do 60 miesięcy

Dane techniczne
Napięcie zasilanie : 230V/50Hz +/- 10% V
Zakres regulacji mocy: 1-100% (sterowanie fazowe lub grupowe do wyboru po zakupie)
Wejście czujnika poziomu cieczy (opcja)

Rozdzielczość pomiaru temperatury 0,05 stopnia
Rozdzielczość regulacji mocy 0,125%

Wyjścia na maks. sześć elektrozaworów (np wody, destylatu)

Maksymalna regulowana moc : 5,5kW
Zabezpieczenie prądowe: TAK
Zabezpieczenie termiczne: TAK
Chłodzenie: wymuszone (wentylator)
Maksymalny pobór mocy: 4W

Złącza sond RJ45

Sterowniki znajdują również zastosowanie w:
- destylacji (bimber)
- wędzeniu wędlin, mięs
- browarnictwie (warzenie piwa)

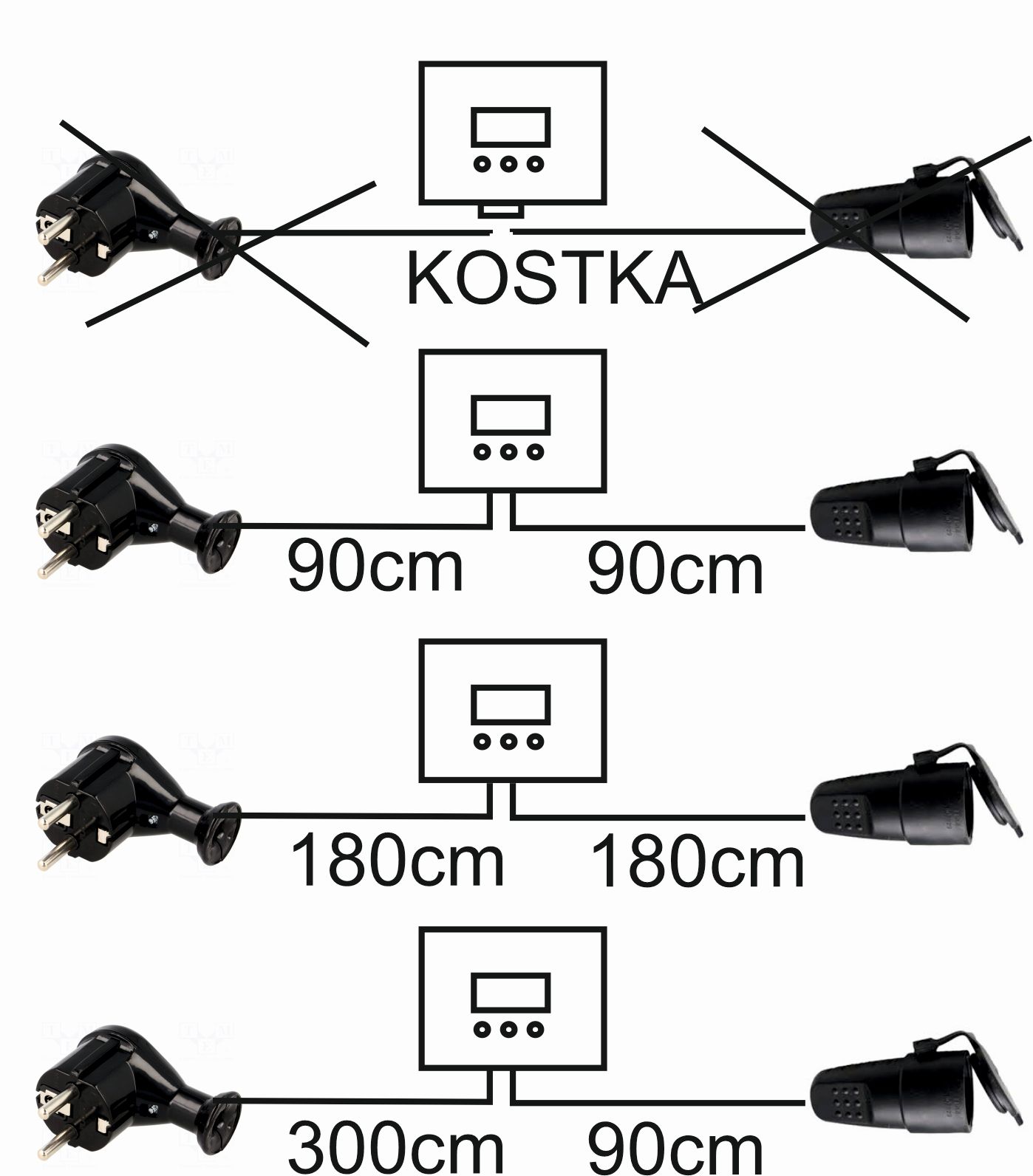

Liczba  wyjść oraz inne konfiguracje do wyboru na stronie  jako opcje przy zakupie.

Ze względu na duży wybór ilości i rodzaju sond należy je zakupić w dziale CZUJNIKI

Jeśli chcesz innej konfiguracji skontaktuj się z Działem Obsługi

Najczęściej zadawane pytania dotyczące regulatorów

Jeśli po lekturze nadal masz wątpliwości – zadzwoń do nas. Lepiej zapytać, niż uszkodzić sprzęt.

Spis pytań

1. Nie wiem, jak podłączyć urządzenie.

2. Jak podłączyć grzałkę dwufazową/trójfazową?

3. Na wyjściu sterownika (mocy lub zaworu) jest cały czas napięcie?

4. Dlaczego w regulatorach jednofazowych odradzacie sterowanie grupowe?

5. Chcę sterować grzałkami wielofazowymi niezależnie – czy sterownik to umożliwia?

6. Chcę samodzielnie zrobić sondę – jak ją podłączyć do złącza RJ45?

7. Czy muszę używać sond? Czy mogę je dokupić później?

8. Sondy na DS czy PT.

9. Dlaczego sondy pokazują różną temperaturę podczas „kalibracji” w czajniku?

10. Czy sondy i sterownik stanowią komplet? Jaka jest gwarancja na sondy?

11. Sterownik przestał utrzymywać temperaturę.

12. Jaka jest kolejność czujników w złączach? Czy ma znaczenie, który czujnik w które wejście?

Odpowiedzi

1) Nie wiem, jak podłączyć urządzenie

W instrukcji znajdują się czytelne schematy podłączeń. Zapoznaj się z nimi przed kontaktem telefonicznym.

2) Jak podłączyć grzałkę dwufazową/trójfazową

Połączenia należy wykonać zgodnie ze schematem w instrukcji; w przypadku grzałek dwufazowych należy zewrzeć odpowiednie pary zacisków, jak na rysunku w dokumentacji.

3) Na wyjściu sterownika (mocy lub zaworu) jest cały czas napięcie

Najczęstsze przyczyny to: nieprawidłowe podłączenie lub zalanie cieczą. Wyjścia są zabezpieczone (m.in. izolacja galwaniczna, triaki BTA41 do 40 A), jednak błędne użytkowanie może je uszkodzić. Naprawy takich uszkodzeń są odpłatne: opłata zryczałtowana 25 zł + koszt części.

4) Dlaczego odradzacie sterowanie grupowe w regulatorach jednofazowych?

Sterowanie grupowe jest rozwiązaniem starszym i bardziej obciążającym instalację (cykliczne „załącz/wyłącz” dużych prądów). Sterowanie fazowe zapewnia płynniejsze działanie, mniejsze skoki prądu i zwykle większą stabilność procesu przy obciążeniu rezystancyjnym.

5) Niezależne sterowanie grzałkami wielofazowymi – czy ma sens?

Zwykle nie. Nierównomierne sterowanie poszczególnych faz prowadzi do różnic w zużyciu grzałek i komplikacji eksploatacyjnych. Zalecamy sterowanie całością obciążenia zgodnie z zaleceniami producenta.

6) Chcę samodzielnie zrobić sondę – jak podłączyć ją do RJ45?

Sposób podłączenia opisano w dokumentacji technicznej. Należy trzymać się schematu pinów RJ45 dla danego modelu sterownika i typu sondy.

7) Czy muszę używać sond? Czy mogę dokupić je później?

Sterowniki mogą pracować:

• bez sond – jako regulatory mocy,

• z sondami – jako regulatory mocy z zabezpieczeniami temperaturowymi, półautomaty lub automaty.

Sondy można dokupić w dowolnym momencie.

8) Sondy DS czy PT

Nie ma różnicy pomiędzy dokładnością sond – obie technologie mieszczą się w typowych błędach pomiarowych dla tej klasy urządzeń.

Do serii PRD stosujemy sondy na DS.

Do serii PPOWER stosujemy sondy PT.

9) Dlaczego „kalibracja” w czajniku daje różne wyniki?

Woda w czajniku nie ma jednorodnej temperatury, więc domowa „kalibracja” nie jest miarodajna. Do wiarygodnych sprawdzeń służą profesjonalne kalibratory/piece laboratoryjne.

Jeśli ktoś twierdzi, że czajnik z wodą jest dokładniejszy niż profesjonalny kalibrator, to się myli.

10) Czy sondy i sterownik stanowią komplet? Jaka jest gwarancja na sondy?

Sondy to akcesoria eksploatacyjne – obowiązuje na nie gwarancja standardowa (krótsza niż na sterownik). Sondy gwintowane stanowią całość z osłoną – nie należy wyrywać czujnika z metalowej obudowy (utrata gwarancji). Od 09.2021 sondy są plombowane – uszkodzenie plomby traktowane jest jako zatarcie identyfikacji produktu.

11) Sterownik przestał utrzymywać temperaturę

Sterownik sam z siebie się nie „rozstraja”. Najczęstsze przyczyny wahań:

• zmiany napięcia zasilającego (zimą potrafi spadać nawet do ~200 V, latem rosnąć do ~260 V – np. wpływ instalacji PV),

• warunki otoczenia (temperatura latem/zimą),

• zmiany w kolumnie (zabrudzenia, wymiana i/lub sposób ułożenia zmywaków/sprężynek).

Parametry (np. moc minimalną) należy okresowo dostosowywać do warunków i konkretnej instalacji.

12) Jaka jest kolejność czujników w złączach? Czy ma znaczenie, który czujnik w które wejście?

Seria PRD (sondy DS – cyfrowe)

• Przy standardowych sondach DS kolejność fizycznego wpięcia sond w złącza nie ma znaczenia.
• Przypisanie czujników do pozycji (np. „czujnik 1, 2, 3”) ustawia się w menu sterownika – funkcja „kolejność czujników” (szczegóły w instrukcji).

Seria PPOWER (sondy PT – analogowe)

• Każdy czujnik PT jest analogowy i ma przypisane konkretne wejście.
• Należy podłączać sondy dokładnie zgodnie ze schematem w instrukcji (zamiana wejść spowoduje błędne wskazania).
