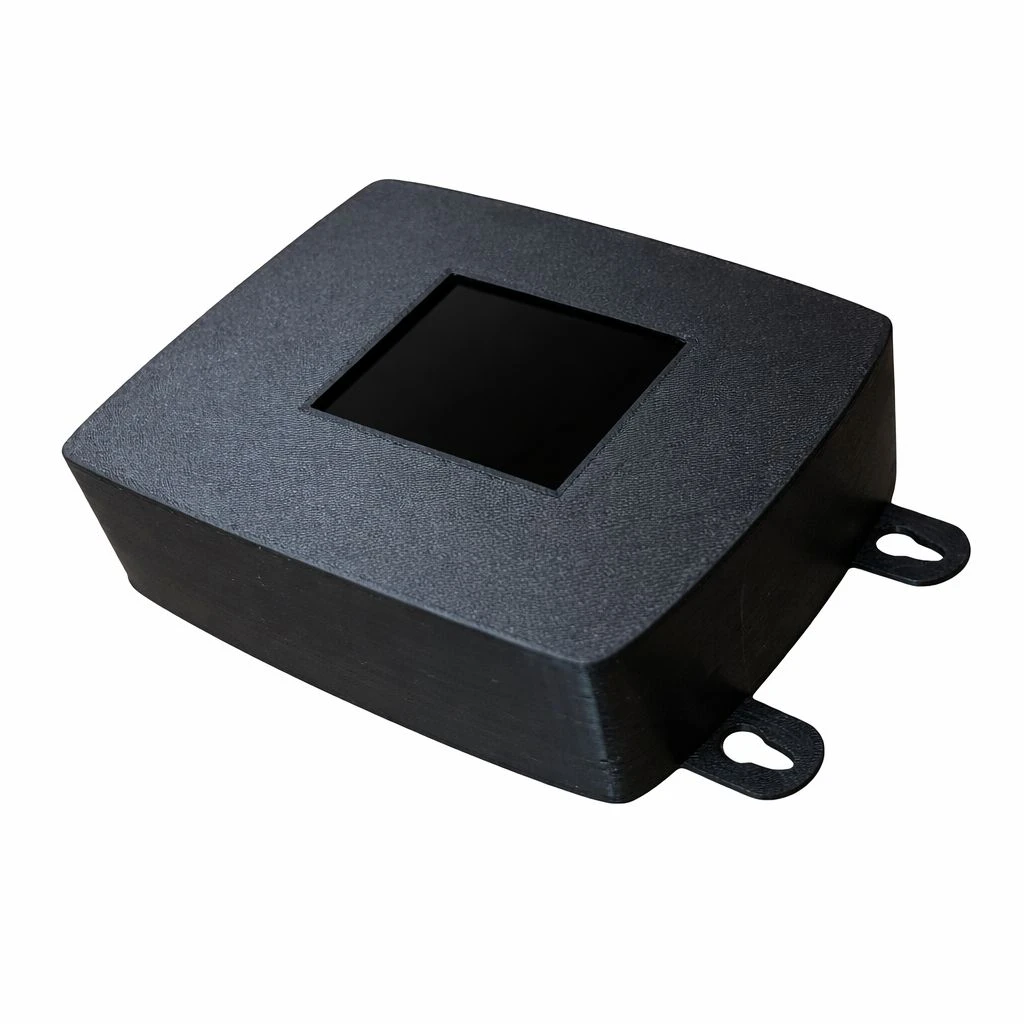

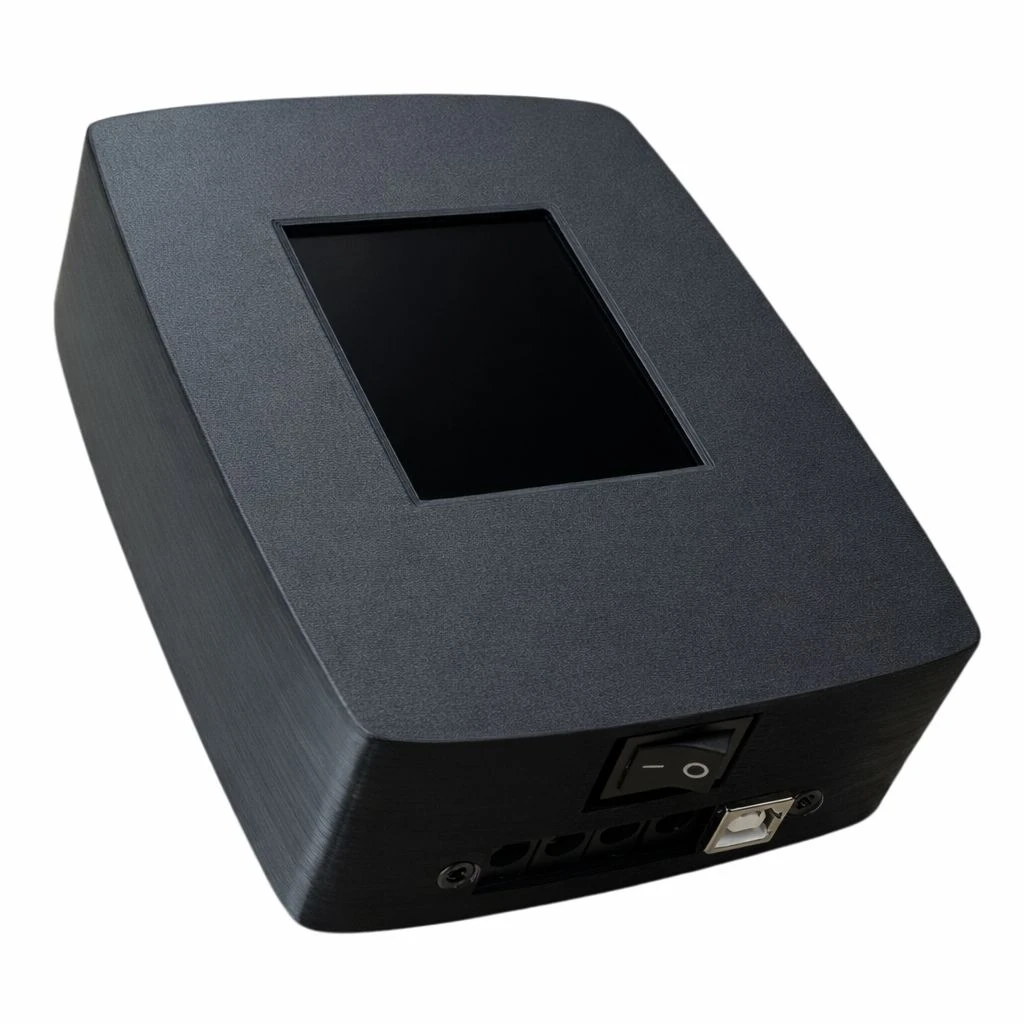

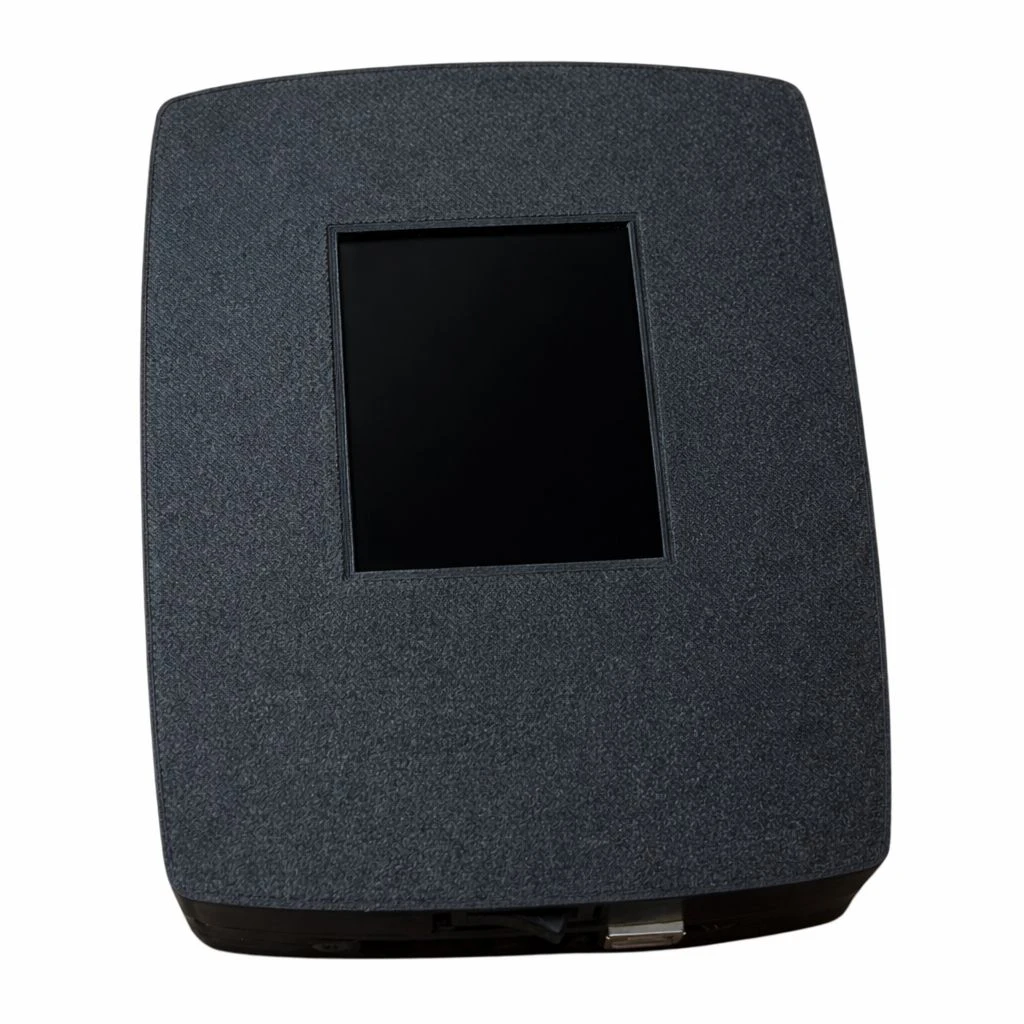

TERMO4 TOUCH – nowoczesny termometr 4-kanałowy z kolorowym ekranem dotykowym

TERMO4 TOUCH to nowoczesny, wielokanałowy termometr firmy PAMEL, zaprojektowany z myślą o wygodnym, precyzyjnym i przejrzystym pomiarze temperatury w wielu zastosowaniach. Urządzenie wyposażono w czytelny, kolorowy ekran dotykowy, który zapewnia intuicyjną obsługę oraz szybki dostęp do najważniejszych informacji. Dzięki nowoczesnemu interfejsowi użytkownik może wygodnie kontrolować przebieg procesu i błyskawicznie odczytywać temperatury z kilku punktów jednocześnie.

TERMO4 TOUCH umożliwia jednoczesny pomiar temperatury w maksymalnie 4 punktach pomiarowych, co pozwala stale nadzorować kilka miejsc lub etapów procesu w tym samym czasie. To szczególnie wygodne wszędzie tam, gdzie jedna temperatura nie daje pełnego obrazu sytuacji. Możliwość obserwacji kilku sond równocześnie ułatwia kontrolę, poprawia powtarzalność procesu i pozwala szybciej reagować na wszelkie zmiany.

Idealny do destylacji, wędzenia, pieczenia i innych procesów

TERMO4 TOUCH doskonale sprawdza się podczas destylacji, wędzenia, pieczenia, gotowania oraz wszędzie tam, gdzie potrzebny jest ciągły nadzór nad temperaturą. Producent opisuje go właśnie jako urządzenie do zastosowań domowych i bardziej wymagających, w których liczy się wygoda, precyzja i bieżący podgląd parametrów. Dzięki jednoczesnemu odczytowi z kilku sond użytkownik może monitorować różne strefy komory, instalacji lub produktu bez potrzeby korzystania z kilku osobnych termometrów.

W praktyce oznacza to większą kontrolę nad całym procesem. Zamiast sprawdzać temperatury pojedynczo, wszystko widzisz od razu na jednym ekranie. To rozwiązanie wygodne, czytelne i po prostu szybsze w codziennym użytkowaniu.

Kolorowy ekran dotykowy – wygodna i intuicyjna obsługa

Jedną z największych zalet TERMO4 TOUCH jest obsługa dotykowa. Kolorowy wyświetlacz nie tylko dobrze się prezentuje, ale przede wszystkim zwiększa komfort użytkowania. Obsługa urządzenia jest prosta i intuicyjna, a najważniejsze informacje są widoczne w czytelnej formie. Dzięki temu ustawianie alarmów, identyfikacja sond i bieżąca obserwacja temperatur odbywają się szybko i bez zbędnego przeklikiwania.

To sprzęt zaprojektowany nie tylko po to, żeby mierzyć temperaturę, ale żeby robić to w sposób wygodny i nowoczesny.

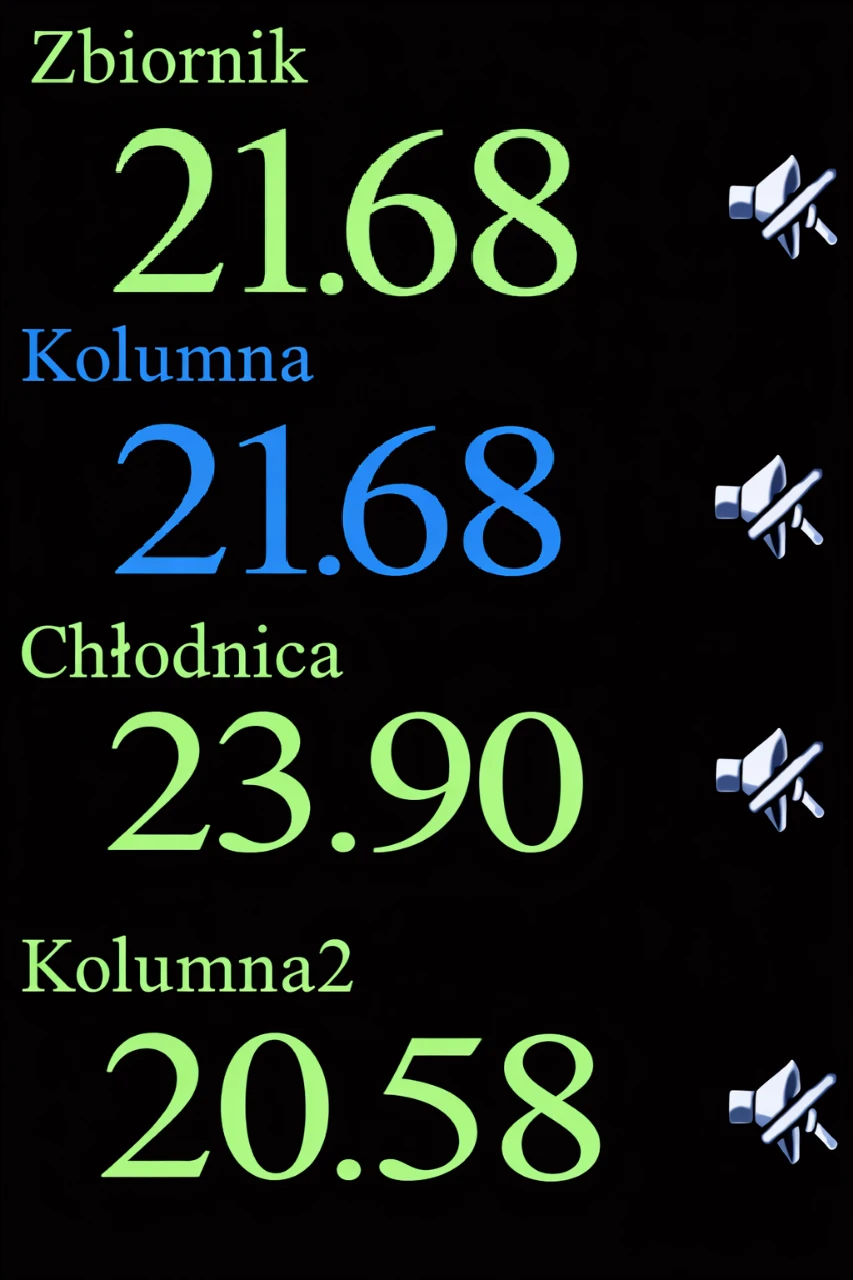

Do 4 sond i własne nazwy dla każdego punktu pomiarowego

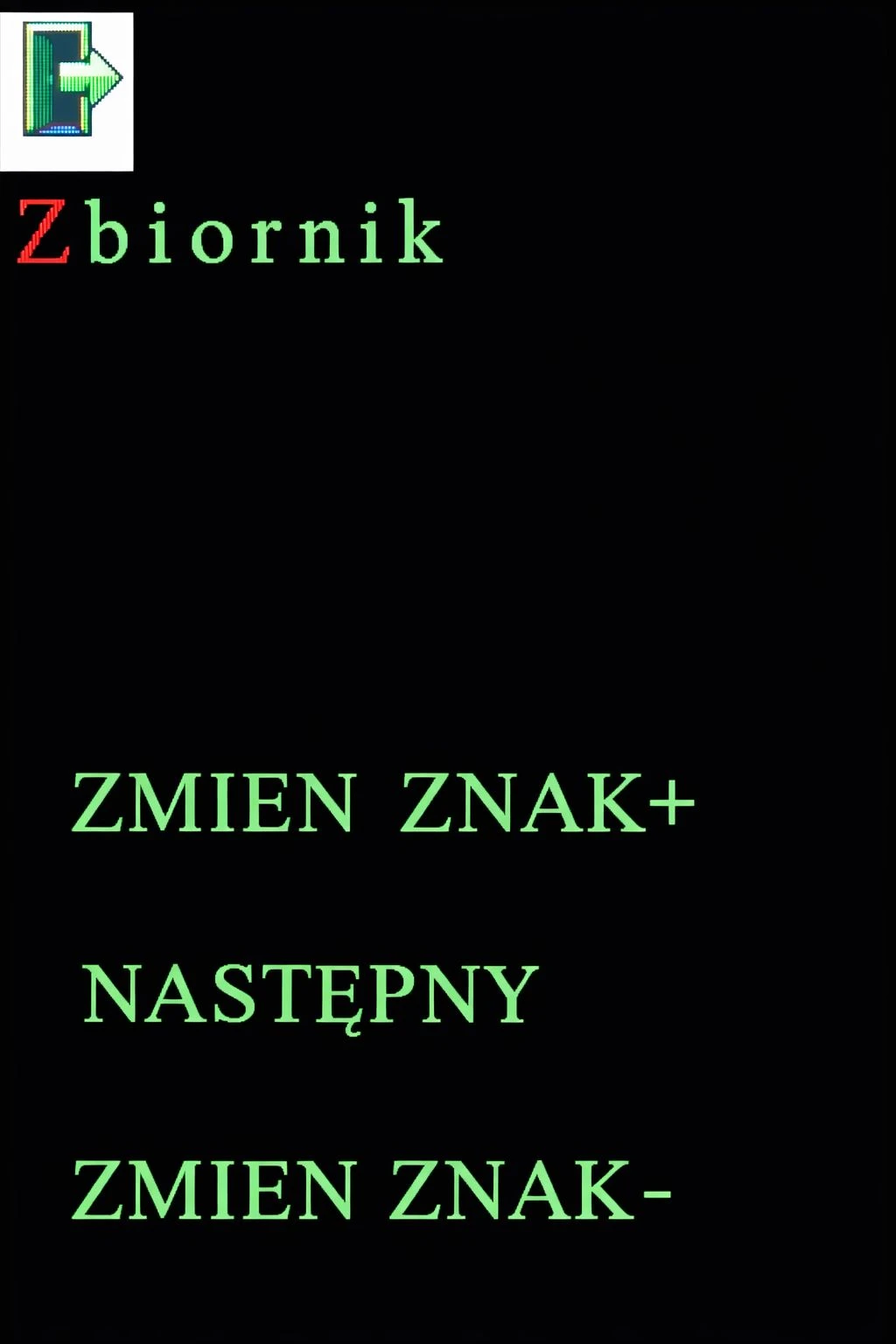

Urządzenie obsługuje maksymalnie 4 sondy temperatury, a każdej z nich można nadać własną nazwę składającą się z maksymalnie 10 znaków. To bardzo praktyczna funkcja, szczególnie wtedy, gdy pomiar prowadzony jest jednocześnie w kilku miejscach. Użytkownik może łatwo opisać każdą sondę według własnych potrzeb, na przykład jako komora, produkt, kolumna, garnek, bufor lub dowolny inny punkt pomiarowy.

Dzięki temu nie trzeba zgadywać, który odczyt odpowiada konkretnemu miejscu. Wszystko jest opisane jasno i czytelnie, co znacząco ułatwia codzienną pracę.

Precyzyjny pomiar temperatury

TERMO4 TOUCH wykonuje pomiar z wysoką dokładnością, a rozdzielczość wskazań wynosi do 0,02°C. To poziom precyzji, który pozwala wygodnie obserwować nawet niewielkie zmiany temperatury i lepiej kontrolować przebieg procesu. Jest to szczególnie istotne tam, gdzie stabilność parametrów ma realny wpływ na końcowy efekt pracy.

Wielopunktowy pomiar w połączeniu z wysoką rozdzielczością daje użytkownikowi pełniejszy obraz sytuacji i większą pewność działania.

Alarmy temperatury – szybka reakcja bez ciągłego patrzenia na ekran

Dla każdego z czterech kanałów użytkownik może indywidualnie ustawić dwa progi alarmowe:

• alarm dolny (D) – informujący o spadku temperatury poniżej ustawionej wartości,
• alarm górny (G) – informujący o przekroczeniu temperatury maksymalnej.

Po wystąpieniu alarmu urządzenie sygnalizuje zdarzenie na dwa sposoby:

• sygnałem dźwiękowym,
• zmianą koloru wskazania temperatury na ekranie.

Kolor alarmu informuje także o rodzaju przekroczenia:

• niebieski oznacza spadek poniżej ustawionego minimum,
• czerwony oznacza przekroczenie temperatury maksymalnej.

To bardzo praktyczne rozwiązanie. Użytkownik nie musi bez przerwy patrzeć na ekran, żeby wiedzieć, że coś się zmieniło. Wystarczy sygnał dźwiękowy lub szybki rzut oka na kolor wskazania, aby od razu zauważyć problem.

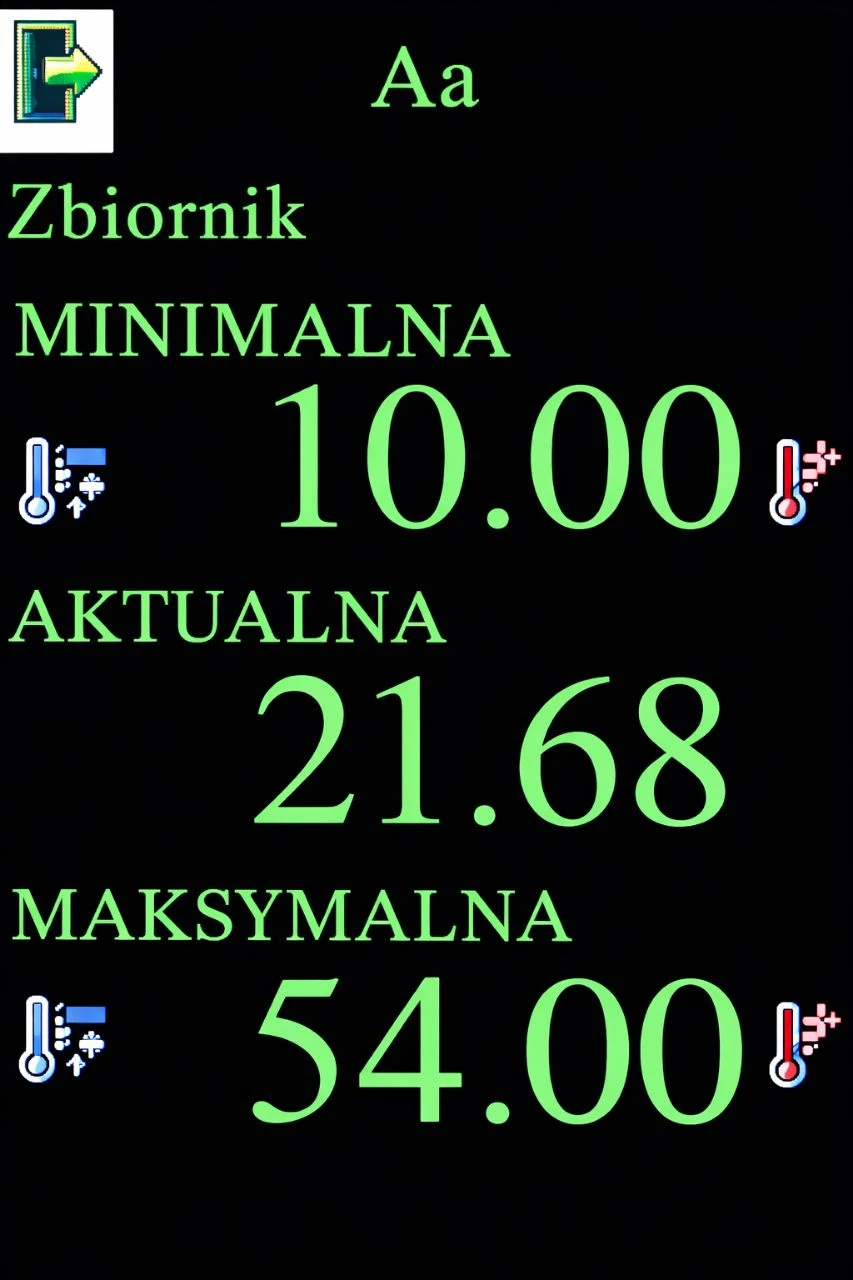

Wygodne ustawianie alarmów

Aby ustawić alarm dla wybranego kanału, wystarczy dotknąć odpowiedniego pola temperatury na ekranie. Po wybraniu konkretnego odczytu można skonfigurować dolny i górny próg alarmowy dla danej sondy. To rozwiązanie jest proste, szybkie i wygodniejsze niż klasyczne wielopoziomowe menu.

Dzięki temu konfiguracja urządzenia nie wymaga skomplikowanej obsługi, a wszystkie najważniejsze ustawienia są łatwo dostępne.

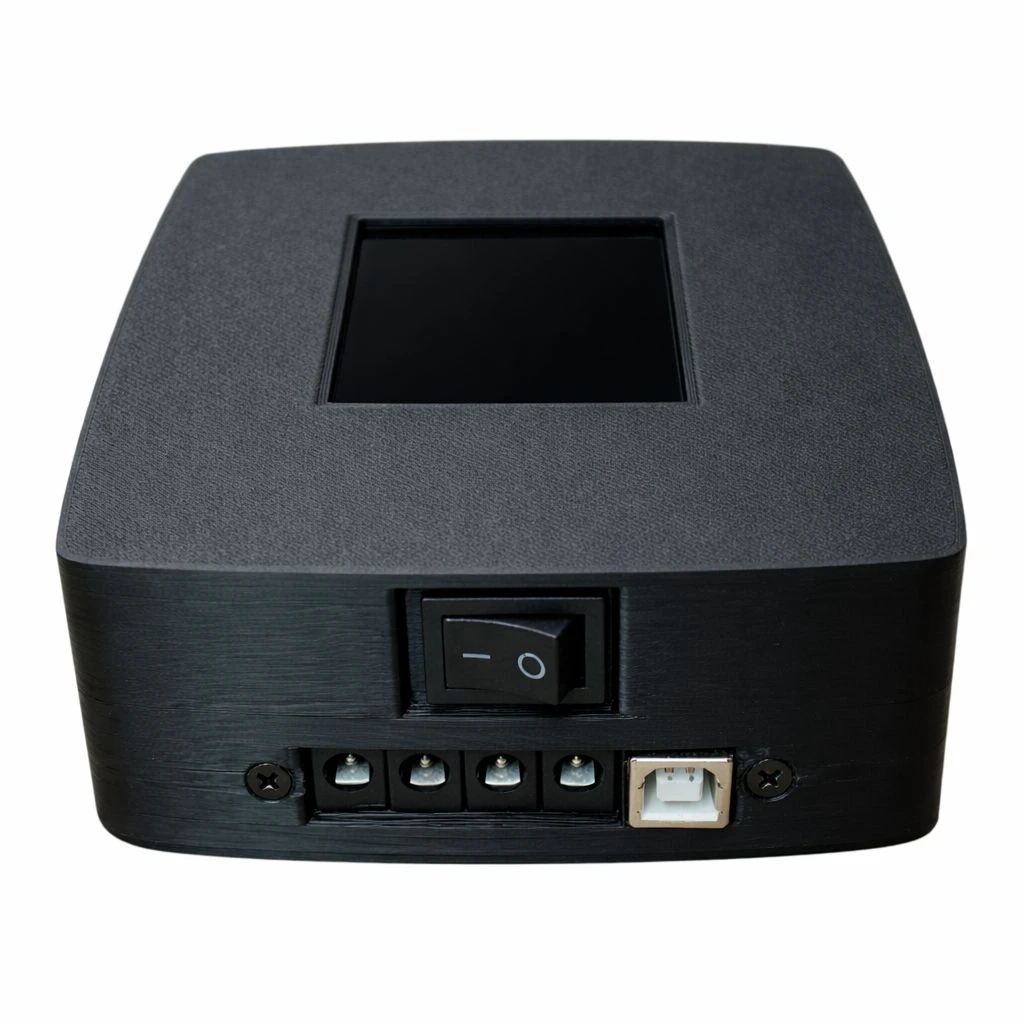

Uniwersalne zasilanie 5 V

Dużą zaletą TERMO4 TOUCH jest elastyczne zasilanie. Urządzenie może pracować z typowym zasilaczem wtyczkowym 5 V, na przykład ładowarką USB, a także przez złącze USB B. To sprawia, że termometr łatwo dopasować do różnych warunków pracy i miejsc montażu.

W ofercie, którą opisujesz, zasilacz jest w komplecie, więc po zakupie użytkownik otrzymuje gotowy zestaw do uruchomienia.

Obsługa wyłącznie sond PT1000

TERMO4 TOUCH obsługuje wyłącznie sondy PT1000. To ważna informacja przy wyborze akcesoriów i konfiguracji zestawu. Dzięki temu użytkownik od razu wie, jaki typ sond należy stosować z urządzeniem i może dobrać odpowiednie czujniki do swojego zastosowania.

Stworzony do codziennej pracy

TERMO4 TOUCH został zaprojektowany z myślą o wygodzie codziennego użytkowania. Łączy w sobie:

• nowoczesny wygląd,
• prostą obsługę dotykową,
• czytelny ekran,
• wielopunktowy pomiar,
• funkcje alarmowe,
• wysoką precyzję pomiaru,
• oraz wygodne zasilanie.

To urządzenie dla osób, które chcą mieć temperaturę pod kontrolą bez kombinowania i bez używania kilku osobnych mierników.

Najważniejsze cechy produktu

• nowoczesny termometr z kolorowym ekranem dotykowym
• pomiar temperatury w maksymalnie 4 punktach jednocześnie
• idealny do destylacji, wędzenia, pieczenia, gotowania i innych zastosowań
• możliwość nadania każdej sondzie własnej nazwy do 10 znaków
• alarm dolny i górny dla każdego kanału
• alarm sygnalizowany kolorem i dźwiękiem
• rozdzielczość pomiaru do 0,02°C
• zasilanie 5 V
• możliwość zasilania przez USB B
• obsługa wyłącznie sond PT1000
• zasilacz w komplecie

Najczęściej zadawane pytania dotyczące regulatorów

Zanim zadzwonisz – szybka ściąga

Jeśli po lekturze nadal masz wątpliwości – zadzwoń do nas. Lepiej zapytać, niż uszkodzić sprzęt.

Spis pytań

1. Nie wiem, jak podłączyć urządzenie.

2. Jak podłączyć grzałkę dwufazową/trójfazową?

3. Na wyjściu sterownika (mocy lub zaworu) jest cały czas napięcie?

4. Dlaczego w regulatorach jednofazowych odradzacie sterowanie grupowe?

5. Chcę sterować grzałkami wielofazowymi niezależnie – czy sterownik to umożliwia?

6. Chcę samodzielnie zrobić sondę – jak ją podłączyć do złącza RJ45?

7. Czy muszę używać sond? Czy mogę je dokupić później?

8. Sondy na DS czy PT.

9. Dlaczego sondy pokazują różną temperaturę podczas „kalibracji” w czajniku?

10. Czy sondy i sterownik stanowią komplet? Jaka jest gwarancja na sondy?

11. Sterownik przestał utrzymywać temperaturę.

12. Jaka jest kolejność czujników w złączach? Czy ma znaczenie, który czujnik w które wejście?

13. Co oznacza MODRF READY?
14. Jak podłączyć sterownik, gdy urządzenie ma już wbudowany regulator?

Odpowiedzi

1) Nie wiem, jak podłączyć urządzenie

W instrukcji znajdują się czytelne schematy podłączeń. Zapoznaj się z nimi przed kontaktem telefonicznym.

2) Jak podłączyć grzałkę dwufazową/trójfazową

Połączenia należy wykonać zgodnie ze schematem w instrukcji; w przypadku grzałek dwufazowych należy zewrzeć odpowiednie pary zacisków, jak na rysunku w dokumentacji lub przez rozgałęźnik

Jeżeli grzałka ma dwie wtyczki, nie wolno podłączać jednej przez sterownik, a drugiej bezpośrednio do gniazda 230 V.

W takim przypadku sterownik reguluje tylko jedną grzałkę, a druga pracuje cały czas na 100% mocy. Powoduje to nieprawidłową regulację, przegrzewanie i błędną pracę układu.

Prawidłowe podłączenie:
zasilanie sterownika → sterownik → rozdzielacz → obie wtyczki grzałki.

Dzięki temu obie grzałki są objęte sterowaniem i pracują zgodnie z ustawieniami urządzenia.

3) Na wyjściu sterownika (mocy lub zaworu) jest cały czas napięcie

Najczęstsze przyczyny to: nieprawidłowe podłączenie lub zalanie cieczą. Wyjścia są zabezpieczone (m.in. izolacja galwaniczna, triaki BTA41 do 40 A), jednak błędne użytkowanie może je uszkodzić. Naprawy takich uszkodzeń są odpłatne: opłata zryczałtowana 25 zł + koszt części.

4) Dlaczego odradzacie sterowanie grupowe w regulatorach jednofazowych?

Sterowanie grupowe jest rozwiązaniem starszym i bardziej obciążającym instalację (cykliczne „załącz/wyłącz” dużych prądów). Sterowanie fazowe zapewnia płynniejsze działanie, mniejsze skoki prądu i zwykle większą stabilność procesu przy obciążeniu rezystancyjnym.

5) Niezależne sterowanie grzałkami wielofazowymi – czy ma sens?

Zwykle nie. Nierównomierne sterowanie poszczególnych faz prowadzi do różnic w zużyciu grzałek i komplikacji eksploatacyjnych. Zalecamy sterowanie całością obciążenia zgodnie z zaleceniami producenta.

6) Chcę samodzielnie zrobić sondę – jak podłączyć ją do RJ45?

Sposób podłączenia opisano w dokumentacji technicznej. Należy trzymać się schematu pinów RJ45 dla danego modelu sterownika i typu sondy.

7) Czy muszę używać sond? Czy mogę dokupić je później?

Sterowniki mogą pracować:

• bez sond – jako regulatory mocy,

• z sondami – jako regulatory mocy z zabezpieczeniami temperaturowymi, półautomaty lub automaty.

Sondy można dokupić w dowolnym momencie.

8) Sondy DS czy PT

Nie ma różnicy pomiędzy dokładnością sond – obie technologie mieszczą się w typowych błędach pomiarowych dla tej klasy urządzeń.

Do serii PRD stosujemy sondy na DS.

Do serii PPOWER stosujemy sondy PT.

9) Dlaczego „kalibracja” w czajniku daje różne wyniki?

Woda w czajniku nie ma jednorodnej temperatury, więc domowa „kalibracja” nie jest miarodajna. Do wiarygodnych sprawdzeń służą profesjonalne kalibratory/piece laboratoryjne.

Jeśli ktoś twierdzi, że czajnik z wodą jest dokładniejszy niż profesjonalny kalibrator, to się myli.

10) Czy sondy i sterownik stanowią komplet? Jaka jest gwarancja na sondy?

Sondy to akcesoria eksploatacyjne – obowiązuje na nie gwarancja standardowa (krótsza niż na sterownik). Sondy gwintowane stanowią całość z osłoną – nie należy wyrywać czujnika z metalowej obudowy (utrata gwarancji). Od 09.2021 sondy są plombowane – uszkodzenie plomby traktowane jest jako zatarcie identyfikacji produktu.

11) Sterownik przestał utrzymywać temperaturę

Sterownik sam z siebie się nie „rozstraja”. Najczęstsze przyczyny wahań:

• zmiany napięcia zasilającego (zimą potrafi spadać nawet do ~200 V, latem rosnąć do ~260 V – np. wpływ instalacji PV),

• warunki otoczenia (temperatura latem/zimą),

• zmiany w kolumnie (zabrudzenia, wymiana i/lub sposób ułożenia zmywaków/sprężynek).

Parametry (np. moc minimalną) należy okresowo dostosowywać do warunków i konkretnej instalacji.

12) Jaka jest kolejność czujników w złączach? Czy ma znaczenie, który czujnik w które wejście?

Seria PRD (sondy DS – cyfrowe)

• Przy standardowych sondach DS kolejność fizycznego wpięcia sond w złącza nie ma znaczenia.
• Przypisanie czujników do pozycji (np. „czujnik 1, 2, 3”) ustawia się w menu sterownika – funkcja „kolejność czujników” (szczegóły w instrukcji).

Seria PPOWER (sondy PT – analogowe)

• Każdy czujnik PT jest analogowy i ma przypisane konkretne wejście.
• Należy podłączać sondy dokładnie zgodnie ze schematem w instrukcji (zamiana wejść spowoduje błędne wskazania).

13) Co oznacza MODRF READY?

Oznaczenie READY MODRF oznacza, że urządzenie można w prosty sposób rozbudować o komunikację bezprzewodową – bez ingerencji w elektronikę i bez przeróbek.

Po podłączeniu modułów MODRF możliwe jest:

• bezprzewodowe przesyłanie danych między urządzeniami,
• podgląd temperatur i parametrów pracy na drugim urządzeniu lub panelu,
• przekazywanie informacji o alarmach,
• budowa systemów zdalnego nadzoru bez prowadzenia przewodów.

Moduły działają dwukierunkowo, więc nie ma podziału na nadajnik i odbiornik – każde urządzenie może jednocześnie wysyłać i odbierać dane. Do działania wymagane są minimum dwa moduły MODRF, które komunikują się ze sobą.

Współpraca z urządzeniami PAMEL – nie tylko wędzenie

MODRF nie jest rozwiązaniem tylko do jednego zastosowania. Może współpracować z różnymi urządzeniami PAMEL, tworząc jeden spójny system.

Sprawdza się m.in. w:

• wędzeniu – zdalny podgląd temperatury komory i mięsa,
• destylacji – kontrola temperatury i alarmów bez podchodzenia do urządzenia,
• warzeniu piwa – monitoring procesu i etapów pracy,
• systemach grzewczych i technologicznych – przekazywanie danych między sterownikami.

Dzięki temu możesz łączyć różne urządzenia PAMEL w jeden układ i mieć dostęp do najważniejszych informacji w wygodny sposób – bez kabli i bez konieczności ciągłego podchodzenia do sterownika.

Gotowość na rozbudowę

Funkcja READY MODRF oznacza, że urządzenie jest przygotowane na przyszłość.

Możesz:

• zacząć od podstawowej konfiguracji,
• a w dowolnym momencie rozbudować system o komunikację bezprzewodową.

To rozwiązanie daje większą elastyczność i pozwala dopasować system do własnych potrzeb – teraz lub później.

14. Jak podłączyć sterownik, gdy urządzenie ma już wbudowany regulator?

Jeżeli podłączane urządzenie ma własny, wbudowany regulator temperatury lub mocy, należy ustawić go tak, aby nie ograniczał pracy sterownika zewnętrznego.

W praktyce oznacza to, że na urządzeniu należy ustawić:

• temperaturę na maksimum,
• moc na maksimum,
• tryb pracy tak, aby urządzenie mogło normalnie grzać po podaniu zasilania.

Dopiero wtedy sterowanie przejmuje sterownik PAMEL.

Dlaczego trzeba tak zrobić?

Sterownik zewnętrzny reguluje pracę urządzenia przez podawanie i ograniczanie zasilania. Jeżeli wbudowany regulator będzie ustawiony na niską temperaturę albo małą moc, może samoczynnie ograniczać grzanie. Wtedy sterownik PAMEL nie będzie miał pełnej kontroli nad procesem.

Przykład:
Jeżeli na urządzeniu ustawimy temperaturę 50°C, a na sterowniku PAMEL 80°C, urządzenie może przestać grzać już przy 50°C, mimo że sterownik nadal będzie chciał podnosić temperaturę.

Jak włączyć układ?

1. Podłącz urządzenie grzewcze do wyjścia sterownika.
2. Na urządzeniu ustaw maksymalną temperaturę i maksymalną moc.
3. Włącz urządzenie jego własnym włącznikiem, jeżeli taki posiada.
4. Włącz sterownik PAMEL.
5. Ustaw na sterowniku wymaganą temperaturę, moc lub program pracy.
6. Od tej chwili pracą urządzenia powinien sterować sterownik PAMEL.

Ważne

Jeżeli urządzenie ma własny wyłącznik bezpieczeństwa, termik lub zabezpieczenie przed przegrzaniem, nie należy go omijać ani usuwać. Takie zabezpieczenia powinny pozostać sprawne. Sterownik PAMEL ma sterować pracą urządzenia, ale nie zastępuje fabrycznych zabezpieczeń producenta.
