MODRF – bezprzewodowa komunikacja pomiędzy urządzeniami PAMEL

MODRF to autorski moduł komunikacyjny firmy PAMEL, przeznaczony do bezprzewodowej wymiany danych pomiędzy kompatybilnymi urządzeniami. Powstał z myślą o użytkownikach, którzy oczekują prostego, pewnego i niezależnego sposobu zdalnego odczytu parametrów pracy, bez konieczności korzystania z Wi-Fi, aplikacji mobilnych czy rozwiązań opartych o zewnętrzne serwery.

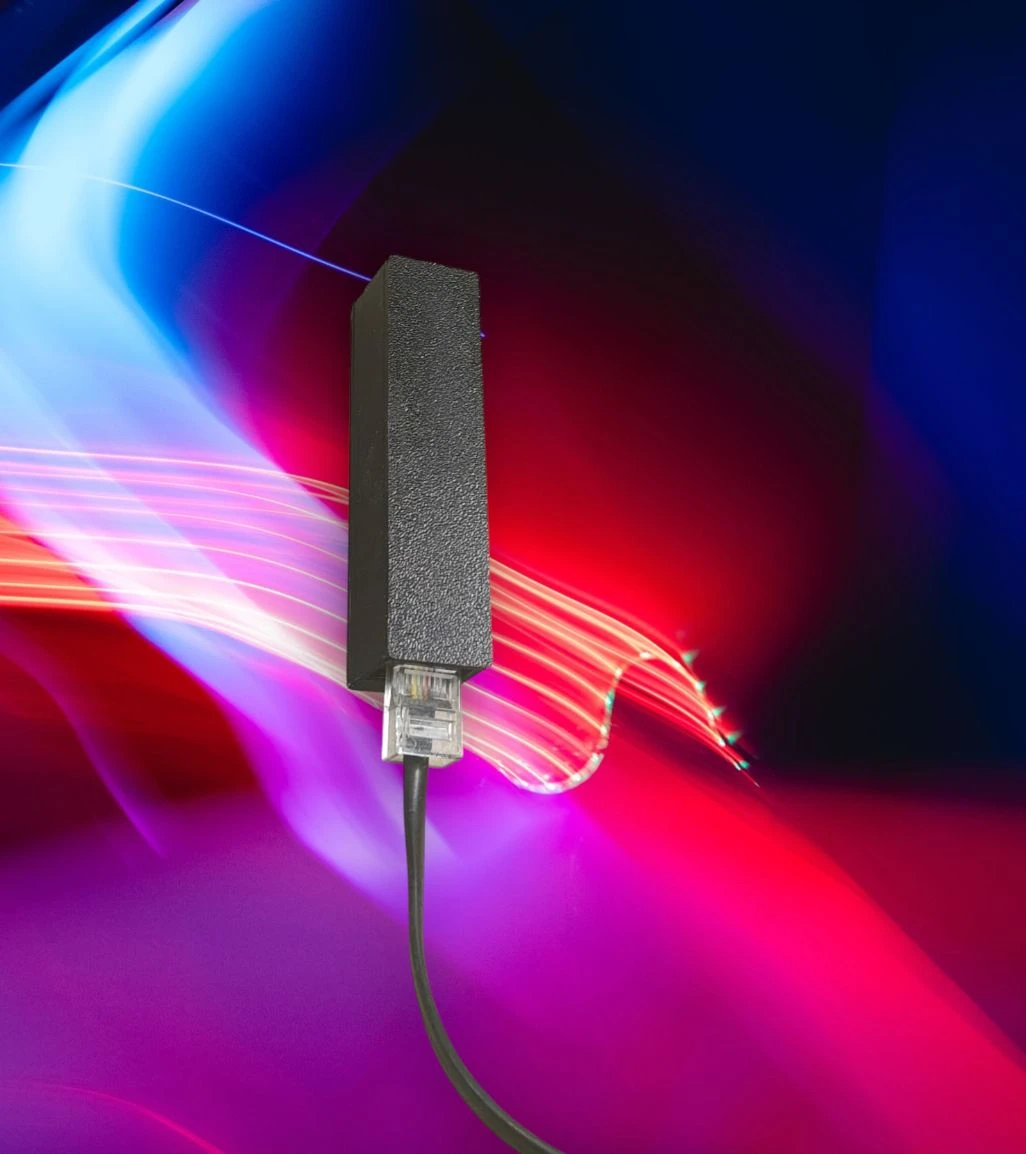

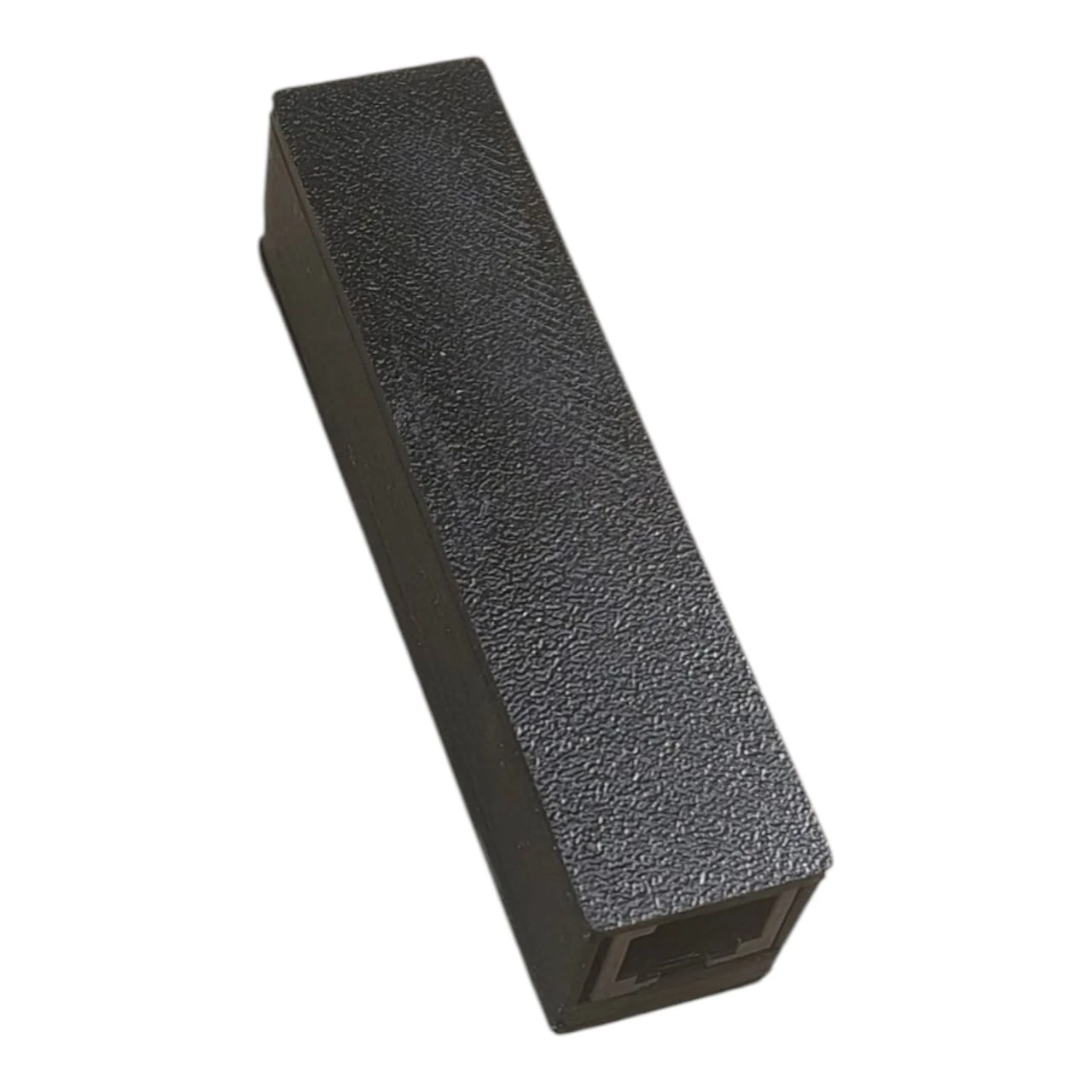

Moduł ma niewielkie wymiary 70 × 20 × 20 mm i podłącza się go bezpośrednio do gniazda RJ45 w urządzeniu. Aby uruchomić komunikację, wystarczy zastosować po jednym module na każdym końcu połączenia, a następnie ustawić urządzenie nadawcze jako MASTER, a odbiorcze jako SLAVE.

Przykładowe zastosowania

Jednym z zastosowań modułu MODRF jest współpraca z termometrami TERMO4 TOUCH.
Przykładowo:

• jeden termometr może pracować jako urządzenie główne,
• drugi termometr może pełnić funkcję zdalnego panelu odbiorczego,

dzięki czemu użytkownik otrzymuje zdalny podgląd:

• temperatur,
• alarmów,
• aktualnego stanu pracy.

Inne zastosowanie to współpraca z urządzeniami:

• PRM,
• PRD3,
• PRW,
• PPOWER.

W takich konfiguracjach odbiornikiem może być odpowiednio dobrane, kompatybilne urządzenie PAMEL, przeznaczone do współpracy z danym sterownikiem.

Największa zaleta: zdalna komunikacja bez Wi-Fi

MODRF został stworzony dla użytkowników, którzy chcą mieć zdalny podgląd, ale nie chcą opierać działania systemu na sieci Wi-Fi i telefonie. To rozwiązanie ma kilka bardzo ważnych zalet praktycznych:

• działa niezależnie od routera i domowej sieci,
• nie wymaga dostępu do internetu,
• nie wymaga telefonu ani aplikacji,
• nie przerywa pracy przez rozładowany smartfon,
• nie traci funkcjonalności tam, gdzie nie ma dobrego zasięgu Wi-Fi, np. na działce, w gospodarstwie, warsztacie lub przy wędzarni ustawionej dalej od budynku,
• nie jest zależne od zewnętrznego serwera, który kiedyś może zostać wyłączony lub przestać być wspierany.

To właśnie jest jedna z największych przewag tego rozwiązania:
komunikacja działa lokalnie, bez pośredników, bez chmury i bez uzależnienia od usług zewnętrznych.

Niezawodność i wygoda w codziennym użytkowaniu

W praktyce użytkownik oczekuje od zdalnej komunikacji jednego: ma działać zawsze, gdy jest potrzebna.
MODRF właśnie taki ma cel.

W przeciwieństwie do rozwiązań opartych o telefon i Wi-Fi:

• nie trzeba pilnować stanu baterii w smartfonie,
• nie trzeba martwić się problemami z routerem,
• nie trzeba logować się do aplikacji,
• nie trzeba obawiać się przerwania działania przez zmianę ustawień sieci,
• nie trzeba liczyć na działanie serwerów producenta.

Dzięki temu MODRF świetnie nadaje się do zastosowań praktycznych – tam, gdzie liczy się stabilność, prostota i pewność działania, a nie zbędna komplikacja.

Zasięg działania

W otwartej przestrzeni zasięg transmisji może wynosić około 400 m, jednak w praktycznych zastosowaniach należy przyjmować bezpieczną wartość około 100 m.
Pozwala to na wygodną pracę w domu, warsztacie, gospodarstwie, na posesji lub działce.

Moduł pracuje w innym paśmie niż Wi-Fi, dzięki czemu:

• nie obciąża domowej sieci bezprzewodowej,
• nie powoduje zakłóceń sieci Wi-Fi,
• może pracować równolegle z innymi urządzeniami bezprzewodowymi.

Dodatkowo transmisja realizowana jest co kilkadziesiąt sekund, co ogranicza niepotrzebną emisję radiową i wpisuje się w założenie rozsądnego korzystania z łączności bezprzewodowej.

Szybki montaż i uruchomienie

Uruchomienie systemu jest bardzo proste:

1. wpiąć po jednym module MODRF do portu RJ45 w każdym urządzeniu,
2. ustawić urządzenie nadawcze jako MASTER,
3. ustawić urządzenie odbiorcze jako SLAVE.

To wszystko.
Bez prowadzenia dodatkowych przewodów komunikacyjnych, bez konfiguracji sieci komputerowej i bez skomplikowanej instalacji.

Najważniejsze cechy MODRF

• bezprzewodowa komunikacja pomiędzy urządzeniami PAMEL,
• współpraca z wybranymi modelami: TERMO4 TOUCH, PRM, PRD3, PRW, PPOWER,
• prosty montaż przez RJ45,
• szybka konfiguracja MASTER / SLAVE,
• zdalny podgląd temperatur i alarmów,
• brak potrzeby używania Wi-Fi, internetu, telefonu i serwera,
• stabilna, lokalna komunikacja radiowa,
• praktyczny zasięg roboczy do ok. 100 m,
• niewielkie wymiary: 70 × 20 × 20 mm.

MODRF jest modułem dwukierunkowym, dlatego sam modem nie wymaga rozróżnienia na MASTER i SLAVE. Ustawienia tego typu dotyczą wyłącznie współpracujących sterowników. Aby uzyskać pełną komunikację radiową, należy zastosować dwa modemy – po jednym przy każdym urządzeniu. W sterownikach wyposażonych w gniazdo RF moduł podłącza się bezpośrednio. Jeżeli urządzenie jest starsze lub nie posiada gniazda RF, przy zakupie kompletu modemów możemy wykonać taki montaż gratis.

Najczęściej zadawane pytania dotyczące regulatorów

Zanim zadzwonisz – szybka ściąga

Jeśli po lekturze nadal masz wątpliwości – zadzwoń do nas. Lepiej zapytać, niż uszkodzić sprzęt.

Spis pytań

1. Nie wiem, jak podłączyć urządzenie.

2. Jak podłączyć grzałkę dwufazową/trójfazową?

3. Na wyjściu sterownika (mocy lub zaworu) jest cały czas napięcie?

4. Dlaczego w regulatorach jednofazowych odradzacie sterowanie grupowe?

5. Chcę sterować grzałkami wielofazowymi niezależnie – czy sterownik to umożliwia?

6. Chcę samodzielnie zrobić sondę – jak ją podłączyć do złącza RJ45?

7. Czy muszę używać sond? Czy mogę je dokupić później?

8. Sondy na DS czy PT.

9. Dlaczego sondy pokazują różną temperaturę podczas „kalibracji” w czajniku?

10. Czy sondy i sterownik stanowią komplet? Jaka jest gwarancja na sondy?

11. Sterownik przestał utrzymywać temperaturę.

12. Jaka jest kolejność czujników w złączach? Czy ma znaczenie, który czujnik w które wejście?

13. Co oznacza MODRF READY?
14. Jak podłączyć sterownik, gdy urządzenie ma już wbudowany regulator?

Odpowiedzi

1) Nie wiem, jak podłączyć urządzenie

W instrukcji znajdują się czytelne schematy podłączeń. Zapoznaj się z nimi przed kontaktem telefonicznym.

2) Jak podłączyć grzałkę dwufazową/trójfazową

Połączenia należy wykonać zgodnie ze schematem w instrukcji; w przypadku grzałek dwufazowych należy zewrzeć odpowiednie pary zacisków, jak na rysunku w dokumentacji lub przez rozgałęźnik

Jeżeli grzałka ma dwie wtyczki, nie wolno podłączać jednej przez sterownik, a drugiej bezpośrednio do gniazda 230 V.

W takim przypadku sterownik reguluje tylko jedną grzałkę, a druga pracuje cały czas na 100% mocy. Powoduje to nieprawidłową regulację, przegrzewanie i błędną pracę układu.

Prawidłowe podłączenie:
zasilanie sterownika → sterownik → rozdzielacz → obie wtyczki grzałki.

Dzięki temu obie grzałki są objęte sterowaniem i pracują zgodnie z ustawieniami urządzenia.

3) Na wyjściu sterownika (mocy lub zaworu) jest cały czas napięcie

Najczęstsze przyczyny to: nieprawidłowe podłączenie lub zalanie cieczą. Wyjścia są zabezpieczone (m.in. izolacja galwaniczna, triaki BTA41 do 40 A), jednak błędne użytkowanie może je uszkodzić. Naprawy takich uszkodzeń są odpłatne: opłata zryczałtowana 25 zł + koszt części.

4) Dlaczego odradzacie sterowanie grupowe w regulatorach jednofazowych?

Sterowanie grupowe jest rozwiązaniem starszym i bardziej obciążającym instalację (cykliczne „załącz/wyłącz” dużych prądów). Sterowanie fazowe zapewnia płynniejsze działanie, mniejsze skoki prądu i zwykle większą stabilność procesu przy obciążeniu rezystancyjnym.

5) Niezależne sterowanie grzałkami wielofazowymi – czy ma sens?

Zwykle nie. Nierównomierne sterowanie poszczególnych faz prowadzi do różnic w zużyciu grzałek i komplikacji eksploatacyjnych. Zalecamy sterowanie całością obciążenia zgodnie z zaleceniami producenta.

6) Chcę samodzielnie zrobić sondę – jak podłączyć ją do RJ45?

Sposób podłączenia opisano w dokumentacji technicznej. Należy trzymać się schematu pinów RJ45 dla danego modelu sterownika i typu sondy.

7) Czy muszę używać sond? Czy mogę dokupić je później?

Sterowniki mogą pracować:

• bez sond – jako regulatory mocy,

• z sondami – jako regulatory mocy z zabezpieczeniami temperaturowymi, półautomaty lub automaty.

Sondy można dokupić w dowolnym momencie.

8) Sondy DS czy PT

Nie ma różnicy pomiędzy dokładnością sond – obie technologie mieszczą się w typowych błędach pomiarowych dla tej klasy urządzeń.

Do serii PRD stosujemy sondy na DS.

Do serii PPOWER stosujemy sondy PT.

9) Dlaczego „kalibracja” w czajniku daje różne wyniki?

Woda w czajniku nie ma jednorodnej temperatury, więc domowa „kalibracja” nie jest miarodajna. Do wiarygodnych sprawdzeń służą profesjonalne kalibratory/piece laboratoryjne.

Jeśli ktoś twierdzi, że czajnik z wodą jest dokładniejszy niż profesjonalny kalibrator, to się myli.

10) Czy sondy i sterownik stanowią komplet? Jaka jest gwarancja na sondy?

Sondy to akcesoria eksploatacyjne – obowiązuje na nie gwarancja standardowa (krótsza niż na sterownik). Sondy gwintowane stanowią całość z osłoną – nie należy wyrywać czujnika z metalowej obudowy (utrata gwarancji). Od 09.2021 sondy są plombowane – uszkodzenie plomby traktowane jest jako zatarcie identyfikacji produktu.

11) Sterownik przestał utrzymywać temperaturę

Sterownik sam z siebie się nie „rozstraja”. Najczęstsze przyczyny wahań:

• zmiany napięcia zasilającego (zimą potrafi spadać nawet do ~200 V, latem rosnąć do ~260 V – np. wpływ instalacji PV),

• warunki otoczenia (temperatura latem/zimą),

• zmiany w kolumnie (zabrudzenia, wymiana i/lub sposób ułożenia zmywaków/sprężynek).

Parametry (np. moc minimalną) należy okresowo dostosowywać do warunków i konkretnej instalacji.

12) Jaka jest kolejność czujników w złączach? Czy ma znaczenie, który czujnik w które wejście?

Seria PRD (sondy DS – cyfrowe)

• Przy standardowych sondach DS kolejność fizycznego wpięcia sond w złącza nie ma znaczenia.
• Przypisanie czujników do pozycji (np. „czujnik 1, 2, 3”) ustawia się w menu sterownika – funkcja „kolejność czujników” (szczegóły w instrukcji).

Seria PPOWER (sondy PT – analogowe)

• Każdy czujnik PT jest analogowy i ma przypisane konkretne wejście.
• Należy podłączać sondy dokładnie zgodnie ze schematem w instrukcji (zamiana wejść spowoduje błędne wskazania).

13) Co oznacza MODRF READY?

Oznaczenie READY MODRF oznacza, że urządzenie można w prosty sposób rozbudować o komunikację bezprzewodową – bez ingerencji w elektronikę i bez przeróbek.

Po podłączeniu modułów MODRF możliwe jest:

• bezprzewodowe przesyłanie danych między urządzeniami,
• podgląd temperatur i parametrów pracy na drugim urządzeniu lub panelu,
• przekazywanie informacji o alarmach,
• budowa systemów zdalnego nadzoru bez prowadzenia przewodów.

Moduły działają dwukierunkowo, więc nie ma podziału na nadajnik i odbiornik – każde urządzenie może jednocześnie wysyłać i odbierać dane. Do działania wymagane są minimum dwa moduły MODRF, które komunikują się ze sobą.

Współpraca z urządzeniami PAMEL – nie tylko wędzenie

MODRF nie jest rozwiązaniem tylko do jednego zastosowania. Może współpracować z różnymi urządzeniami PAMEL, tworząc jeden spójny system.

Sprawdza się m.in. w:

• wędzeniu – zdalny podgląd temperatury komory i mięsa,
• destylacji – kontrola temperatury i alarmów bez podchodzenia do urządzenia,
• warzeniu piwa – monitoring procesu i etapów pracy,
• systemach grzewczych i technologicznych – przekazywanie danych między sterownikami.

Dzięki temu możesz łączyć różne urządzenia PAMEL w jeden układ i mieć dostęp do najważniejszych informacji w wygodny sposób – bez kabli i bez konieczności ciągłego podchodzenia do sterownika.

Gotowość na rozbudowę

Funkcja READY MODRF oznacza, że urządzenie jest przygotowane na przyszłość.

Możesz:

• zacząć od podstawowej konfiguracji,
• a w dowolnym momencie rozbudować system o komunikację bezprzewodową.

To rozwiązanie daje większą elastyczność i pozwala dopasować system do własnych potrzeb – teraz lub później.

14. Jak podłączyć sterownik, gdy urządzenie ma już wbudowany regulator?

Jeżeli podłączane urządzenie ma własny, wbudowany regulator temperatury lub mocy, należy ustawić go tak, aby nie ograniczał pracy sterownika zewnętrznego.

W praktyce oznacza to, że na urządzeniu należy ustawić:

• temperaturę na maksimum,
• moc na maksimum,
• tryb pracy tak, aby urządzenie mogło normalnie grzać po podaniu zasilania.

Dopiero wtedy sterowanie przejmuje sterownik PAMEL.

Dlaczego trzeba tak zrobić?

Sterownik zewnętrzny reguluje pracę urządzenia przez podawanie i ograniczanie zasilania. Jeżeli wbudowany regulator będzie ustawiony na niską temperaturę albo małą moc, może samoczynnie ograniczać grzanie. Wtedy sterownik PAMEL nie będzie miał pełnej kontroli nad procesem.

Przykład:
Jeżeli na urządzeniu ustawimy temperaturę 50°C, a na sterowniku PAMEL 80°C, urządzenie może przestać grzać już przy 50°C, mimo że sterownik nadal będzie chciał podnosić temperaturę.

Jak włączyć układ?

1. Podłącz urządzenie grzewcze do wyjścia sterownika.
2. Na urządzeniu ustaw maksymalną temperaturę i maksymalną moc.
3. Włącz urządzenie jego własnym włącznikiem, jeżeli taki posiada.
4. Włącz sterownik PAMEL.
5. Ustaw na sterowniku wymaganą temperaturę, moc lub program pracy.
6. Od tej chwili pracą urządzenia powinien sterować sterownik PAMEL.

Ważne

Jeżeli urządzenie ma własny wyłącznik bezpieczeństwa, termik lub zabezpieczenie przed przegrzaniem, nie należy go omijać ani usuwać. Takie zabezpieczenia powinny pozostać sprawne. Sterownik PAMEL ma sterować pracą urządzenia, ale nie zastępuje fabrycznych zabezpieczeń producenta.
