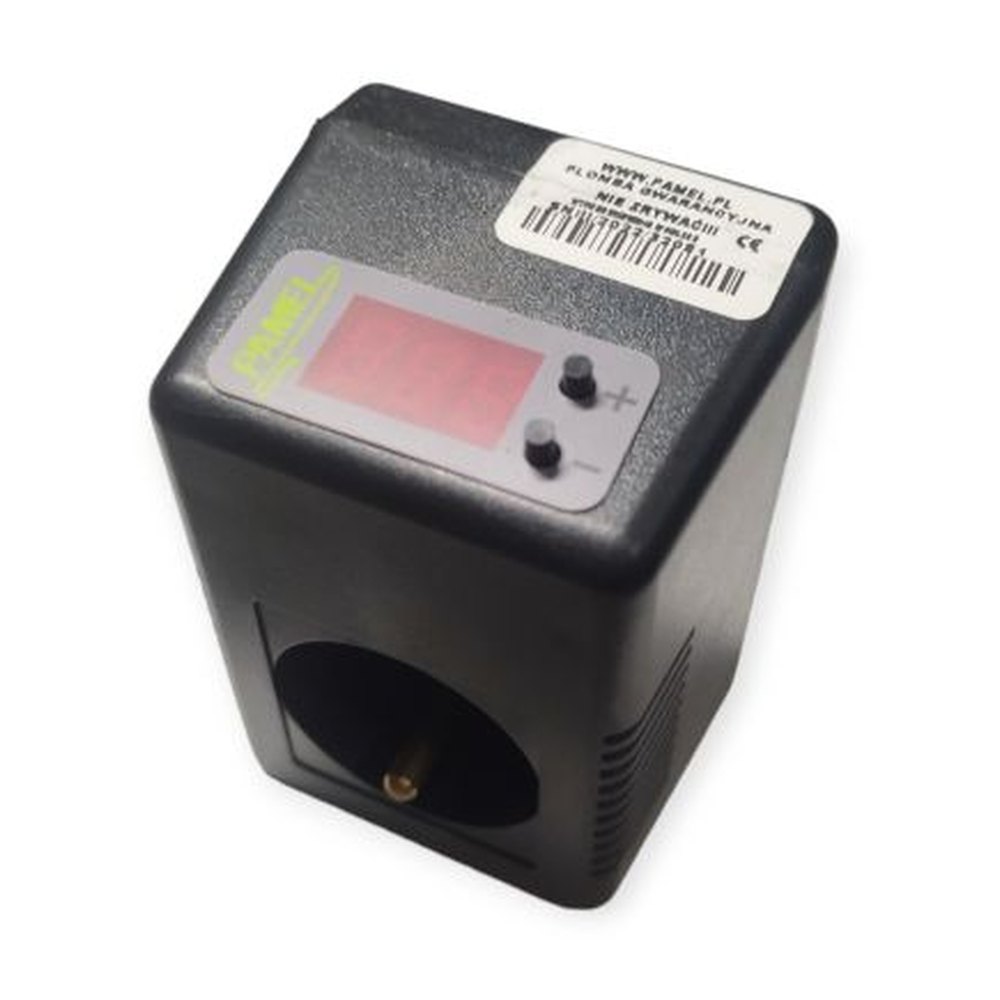

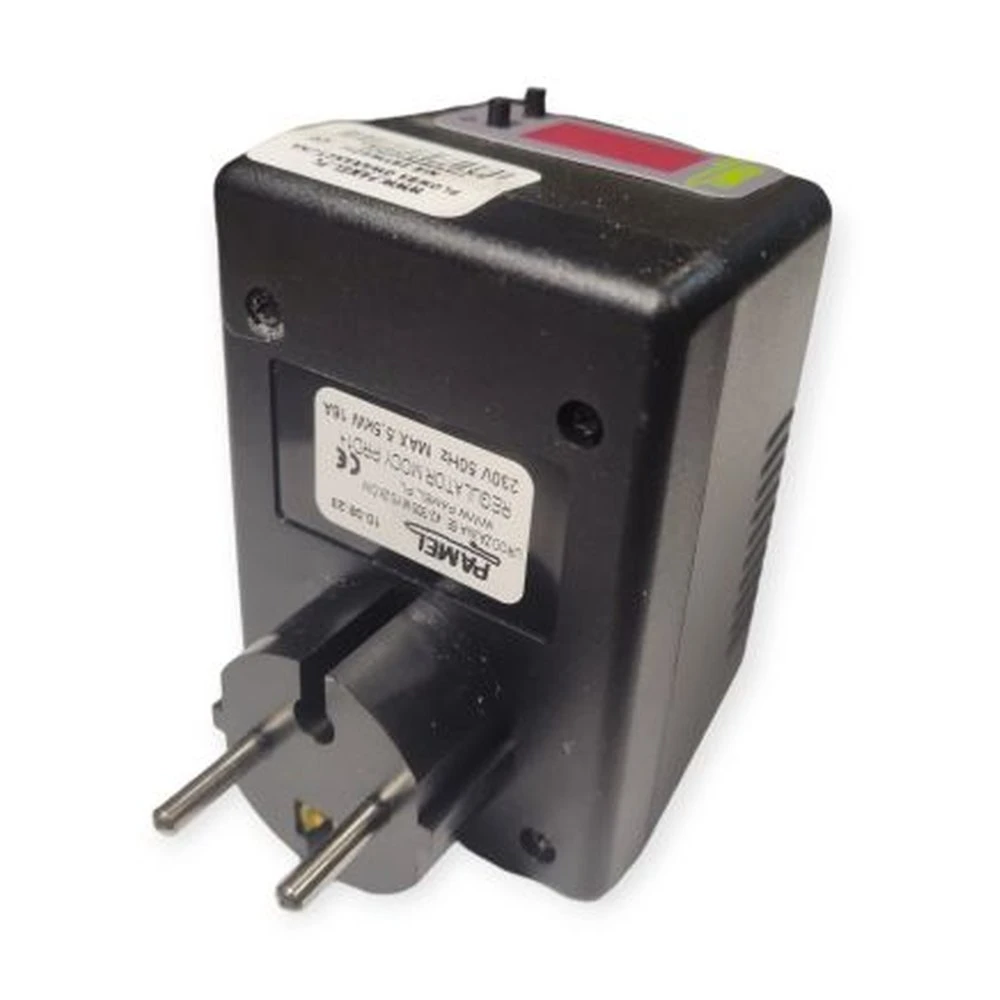

Minutnik PAMEL – wygodne sterowanie czasem pracy urządzeń

Minutnik firmy PAMEL służy do regulacji czasu załączenia lub wyłączenia urządzeń elektrycznych. To praktyczne rozwiązanie wszędzie tam, gdzie użytkownik chce ustawić, jak długo dane urządzenie ma pracować, kiedy ma się wyłączyć albo po jakim czasie ma się włączyć.

Urządzenie może współpracować między innymi z:
wentylatorami, grzejnikami, oświetleniem, żelazkami, sprzętem RTV, pompami CO, lutownicami oraz wieloma innymi odbiornikami elektrycznymi.

W przeciwieństwie do typowych programatorów czasowych dostępnych na rynku, minutnik PAMEL nie działa według konkretnej godziny zegarowej. Zamiast tego użytkownik sam ustawia przy pomocy dwóch przycisków czas załączenia lub wyłączenia, a po jego upływie urządzenie automatycznie załącza albo odłącza odbiornik.

To rozwiązanie jest bardzo wygodne, ponieważ nie wymaga ustawiania aktualnej godziny. Liczy się wyłącznie odliczany czas, dzięki czemu obsługa jest szybka, prosta i intuicyjna.

Praktyczne zastosowanie w domu, warsztacie i instalacjach technicznych

Minutnik PAMEL sprawdza się w wielu codziennych sytuacjach. Może być używany zarówno w domu, jak i w warsztacie, gospodarstwie czy przy różnych instalacjach technicznych.

Jest szczególnie przydatny:

• do sterowania wentylatorami nocą,
• do czasowego włączania grzejników,
• do sterowania oświetleniem,
• do pracy z żelazkami i innym sprzętem domowym,
• do sterowania pompami cyrkulacyjnymi CO,
• do pracy z lutownicami i grzałkami warsztatowymi,
• do automatycznego załączania i wyłączania urządzeń pracujących cyklicznie.

Urządzenie pozwala oszczędzać energię, ograniczać zużycie sprzętu i zwiększać bezpieczeństwo użytkowania.

Bezpieczeństwo i wygoda dla zapominalskich

Minutnik PAMEL to bardzo praktyczne rozwiązanie dla osób, które nie chcą martwić się, czy wyłączyły urządzenie na czas.

Przykład?
Można z góry ustawić przewidywany czas prasowania. Po upływie ustawionego czasu żelazko zostanie automatycznie odłączone, dzięki czemu nawet jeśli użytkownik zapomni o ręcznym wyłączeniu, urządzenie nie będzie pracowało bez końca.

To samo dotyczy wielu innych urządzeń grzewczych i elektrycznych. Minutnik zwiększa bezpieczeństwo i daje większy spokój podczas codziennego użytkowania.

Urządzenie może być również wykorzystywane jako forma zabezpieczenia, ponieważ w odpowiednim trybie może uniemożliwić natychmiastowe załączenie odbiornika, co może mieć znaczenie w miejscach dostępnych dla dzieci.

Idealny do łazienek, warsztatów i centralnego ogrzewania

Minutnik jest szczególnie przydatny:

• w łazienkach do sterowania grzejnikami,
• w warsztatach wykorzystujących grzałki i lutownice,
• przy sterowaniu pompami cyrkulacyjnymi CO,
• przy urządzeniach, które nie powinny pracować bez przerwy.

W warsztatach pomaga ograniczyć zużycie energii i zmniejsza eksploatację elementów roboczych, takich jak groty lutownicze czy grzałki.
W instalacjach grzewczych pozwala łatwo ustawić powtarzalne cykle pracy pomp.
W domu poprawia wygodę i bezpieczeństwo codziennego użytkowania.

Możliwość pracy cyklicznej

Dużą zaletą urządzenia jest możliwość ustawienia cyklicznej pracy załącz/wyłącz.

Przykładowo minutnik można zaprogramować tak, aby przez 24 godziny urządzenie:

• pracowało przez 5 minut,
• następnie było wyłączone przez 5 minut,
• i powtarzało ten cykl bez przerwy.

Taka funkcja jest bardzo przydatna w systemach centralnego ogrzewania, układach recyrkulacji, napowietrzania, wentylacji i innych zastosowaniach wymagających powtarzalnej pracy okresowej.

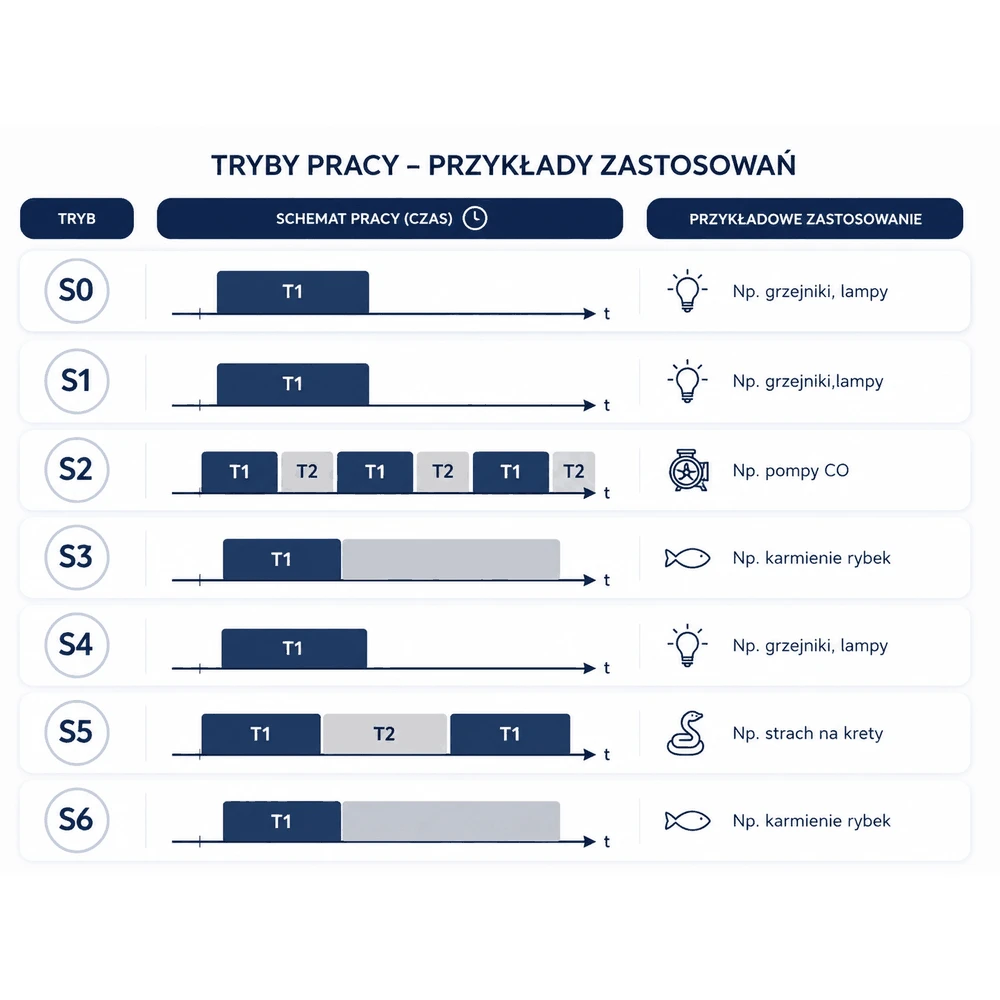

Siedem trybów pracy dopasowanych do różnych zastosowań

Urządzenie pracuje w siedmiu trybach, dzięki czemu można je łatwo dopasować do wielu codziennych zastosowań. Każdy tryb został zaprojektowany tak, aby ułatwić automatyczne sterowanie urządzeniami bez potrzeby ciągłego pilnowania czasu.

S0 – szybkie ustawienie czasu pracy

W tym trybie przyciski „+” i „-” pozwalają szybko ustawić czas z dokładnością do 1 minuty.
Jeżeli ustawiony czas jest większy od zera, urządzenie od razu załącza zasilanie i rozpoczyna odliczanie. Po upływie ustawionego czasu odbiornik zostaje wyłączony.

To bardzo wygodny tryb wtedy, gdy chcemy szybko uruchomić urządzenie na określony czas bez wcześniejszego programowania.

Przykładowe zastosowania:
grzejnik, promiennik, lampa, wentylator, nagrzewnica, pompa lub inne urządzenie, które ma pracować tylko przez określony czas.

S1 – start i stop z wcześniej ustawionym czasem

W trybie S1 przyciski „+” i „-” działają jak START i STOP.
Czas pracy jest wcześniej ustawiony, a użytkownik uruchamia urządzenie wtedy, kiedy tego potrzebuje.

To wygodne rozwiązanie tam, gdzie urządzenie ma pracować zawsze przez ten sam ustalony czas.

Przykładowe zastosowania:
pompy, wentylatory, napowietrzanie, recyrkulacja, oświetlenie i inne urządzenia pracujące cyklicznie według jednego stałego czasu.

S2 – praca cykliczna

Tryb S2 służy do pracy cyklicznej.
Urządzenie automatycznie włącza i wyłącza podłączony odbiornik według ustawionych czasów. Po zaniku zasilania zapamiętuje ustawienia i może wrócić do pracy automatycznie.

To praktyczne rozwiązanie wszędzie tam, gdzie potrzebna jest regularna, powtarzalna praca bez udziału użytkownika.

Przykładowe zastosowania:
pompy CO, pompy obiegowe, napowietrzanie szamba, recyrkulacja, wentylatory, przewietrzanie pomieszczeń, cykliczne oświetlenie.

S3 – opóźnione załączenie

W tym trybie przyciski „+” i „-” pozwalają ustawić czas, po którym urządzenie dopiero się włączy.
Oznacza to, że odbiornik startuje z opóźnieniem, a nie natychmiast.

To bardzo przydatna funkcja wtedy, gdy chcemy uruchomić urządzenie po określonym czasie.

Przykładowe zastosowania:
opóźnione włączenie wentylatora, pompy, oświetlenia, grzałki lub innego odbiornika.

S4 – szybkie ustawianie dłuższego czasu

Tryb S4 działa podobnie do S0, ale czas ustawiany jest skokowo co 15 minut.
To pozwala szybko ustawiać dłuższe okresy pracy bez wielokrotnego naciskania przycisków.

Przykładowe zastosowania:
ogrzewanie, suszenie, wentylacja, oświetlenie, grzałki oraz inne urządzenia pracujące przez dłuższy czas.

S5 – praca cykliczna z elementem losowości

Tryb S5 jest podobny do S2, ale dodatkowo wprowadza losowość czasu T2.
Użytkownik ustawia czas T1, natomiast T2 zmienia się losowo w zakresie od 1 do 10 minut.

Dzięki temu urządzenie nie pracuje zawsze w identycznym rytmie.

Przykładowe zastosowania:
odstraszacze kretów, urządzenia odstraszające zwierzęta, nieregularne załączanie sygnałów, napowietrzanie oraz inne urządzenia, które mają działać w zmiennych odstępach czasu.

S6 – czasowe wyłączenie urządzenia

Ten tryb służy do czasowego wyłączenia odbiornika.
Po naciśnięciu START urządzenie zostaje odłączone, a po upływie ustawionego czasu ponownie się załącza. W każdej chwili użytkownik może przerwać odliczanie i ręcznie przywrócić działanie przyciskiem STOP.

To bardzo wygodne rozwiązanie tam, gdzie potrzebna jest tylko chwilowa przerwa w pracy.

Przykładowe zastosowania:
wyłączenie filtrów podczas karmienia ryb, chwilowe zatrzymanie pomp, wentylatorów, recyrkulacji, napowietrzania i innych urządzeń.

S7 – automatyczne wznowienie pracy po powrocie zasilania

Tryb S7 działa podobnie do S1, ale ma jedną ważną zaletę:
po pojawieniu się napięcia urządzenie automatycznie rozpoczyna pracę, tak jakby został naciśnięty przycisk START.

To bardzo praktyczne rozwiązanie tam, gdzie urządzenie powinno samoczynnie wrócić do działania po przerwie w zasilaniu.

Przykładowe zastosowania:
pompy, napowietrzanie, recyrkulacja, wentylatory, oświetlenie i inne instalacje, które powinny wznowić pracę bez ingerencji użytkownika.

Łatwa korekta ustawionego czasu

Dużą zaletą minutnika jest to, że użytkownik może w każdej chwili korygować ustawiony czas. Dzięki temu nie trzeba przerywać pracy ani programować wszystkiego od nowa. Obsługa jest szybka, wygodna i dopasowana do codziennego użytkowania.

Najważniejsze zalety urządzenia

• brak niepotrzebnych kabli,
• łatwy montaż,
• czytelny wyświetlacz LED,
• prosta obsługa,
• bezpieczeństwo użytkowania,
• oszczędność energii,
• możliwość pracy w pozycji poziomej i pionowej,
• wiele trybów pracy,
• szerokie zastosowanie w domu, warsztacie i instalacjach technicznych.

Dane techniczne

• napięcie zasilania: 230 V / 50 Hz ±10%
• rozdzielczość czasu: 1 minuta
• maksymalny czas: 999 minut
• maksymalna regulowana moc: 3,5 kW
• maksymalny pobór mocy: 0,2 W (typowo 0,1 W)

Dlaczego warto wybrać minutnik PAMEL

Minutnik PAMEL to wygodne i praktyczne urządzenie do codziennego sterowania czasem pracy różnych odbiorników. Nie wymaga ustawiania godziny, jest prosty w obsłudze, oferuje wiele przydatnych trybów pracy i pozwala dopasować działanie do konkretnego zastosowania.

Sprawdza się zarówno w prostych zadaniach domowych, jak i w bardziej praktycznych zastosowaniach technicznych, gdzie liczy się:
wygoda, bezpieczeństwo, oszczędność energii i automatyczna kontrola pracy urządzeń.

Poniżej film z instrukcją pierwszego uruchomienia

Najczęściej zadawane pytania dotyczące regulatorów

Zanim zadzwonisz – szybka ściąga

Jeśli po lekturze nadal masz wątpliwości – zadzwoń do nas. Lepiej zapytać, niż uszkodzić sprzęt.

Spis pytań

1. Nie wiem, jak podłączyć urządzenie.

2. Jak podłączyć grzałkę dwufazową/trójfazową?

3. Na wyjściu sterownika (mocy lub zaworu) jest cały czas napięcie?

4. Dlaczego w regulatorach jednofazowych odradzacie sterowanie grupowe?

5. Chcę sterować grzałkami wielofazowymi niezależnie – czy sterownik to umożliwia?

6. Chcę samodzielnie zrobić sondę – jak ją podłączyć do złącza RJ45?

7. Czy muszę używać sond? Czy mogę je dokupić później?

8. Sondy na DS czy PT.

9. Dlaczego sondy pokazują różną temperaturę podczas „kalibracji” w czajniku?

10. Czy sondy i sterownik stanowią komplet? Jaka jest gwarancja na sondy?

11. Sterownik przestał utrzymywać temperaturę.

12. Jaka jest kolejność czujników w złączach? Czy ma znaczenie, który czujnik w które wejście?

13. Co oznacza MODRF READY?
14. Jak podłączyć sterownik, gdy urządzenie ma już wbudowany regulator?

Odpowiedzi

1) Nie wiem, jak podłączyć urządzenie

W instrukcji znajdują się czytelne schematy podłączeń. Zapoznaj się z nimi przed kontaktem telefonicznym.

2) Jak podłączyć grzałkę dwufazową/trójfazową

Połączenia należy wykonać zgodnie ze schematem w instrukcji; w przypadku grzałek dwufazowych należy zewrzeć odpowiednie pary zacisków, jak na rysunku w dokumentacji lub przez rozgałęźnik

Jeżeli grzałka ma dwie wtyczki, nie wolno podłączać jednej przez sterownik, a drugiej bezpośrednio do gniazda 230 V.

W takim przypadku sterownik reguluje tylko jedną grzałkę, a druga pracuje cały czas na 100% mocy. Powoduje to nieprawidłową regulację, przegrzewanie i błędną pracę układu.

Prawidłowe podłączenie:
zasilanie sterownika → sterownik → rozdzielacz → obie wtyczki grzałki.

Dzięki temu obie grzałki są objęte sterowaniem i pracują zgodnie z ustawieniami urządzenia.

3) Na wyjściu sterownika (mocy lub zaworu) jest cały czas napięcie

Najczęstsze przyczyny to: nieprawidłowe podłączenie lub zalanie cieczą. Wyjścia są zabezpieczone (m.in. izolacja galwaniczna, triaki BTA41 do 40 A), jednak błędne użytkowanie może je uszkodzić. Naprawy takich uszkodzeń są odpłatne: opłata zryczałtowana 25 zł + koszt części.

4) Dlaczego odradzacie sterowanie grupowe w regulatorach jednofazowych?

Sterowanie grupowe jest rozwiązaniem starszym i bardziej obciążającym instalację (cykliczne „załącz/wyłącz” dużych prądów). Sterowanie fazowe zapewnia płynniejsze działanie, mniejsze skoki prądu i zwykle większą stabilność procesu przy obciążeniu rezystancyjnym.

5) Niezależne sterowanie grzałkami wielofazowymi – czy ma sens?

Zwykle nie. Nierównomierne sterowanie poszczególnych faz prowadzi do różnic w zużyciu grzałek i komplikacji eksploatacyjnych. Zalecamy sterowanie całością obciążenia zgodnie z zaleceniami producenta.

6) Chcę samodzielnie zrobić sondę – jak podłączyć ją do RJ45?

Sposób podłączenia opisano w dokumentacji technicznej. Należy trzymać się schematu pinów RJ45 dla danego modelu sterownika i typu sondy.

7) Czy muszę używać sond? Czy mogę dokupić je później?

Sterowniki mogą pracować:

• bez sond – jako regulatory mocy,

• z sondami – jako regulatory mocy z zabezpieczeniami temperaturowymi, półautomaty lub automaty.

Sondy można dokupić w dowolnym momencie.

8) Sondy DS czy PT

Nie ma różnicy pomiędzy dokładnością sond – obie technologie mieszczą się w typowych błędach pomiarowych dla tej klasy urządzeń.

Do serii PRD stosujemy sondy na DS.

Do serii PPOWER stosujemy sondy PT.

9) Dlaczego „kalibracja” w czajniku daje różne wyniki?

Woda w czajniku nie ma jednorodnej temperatury, więc domowa „kalibracja” nie jest miarodajna. Do wiarygodnych sprawdzeń służą profesjonalne kalibratory/piece laboratoryjne.

Jeśli ktoś twierdzi, że czajnik z wodą jest dokładniejszy niż profesjonalny kalibrator, to się myli.

10) Czy sondy i sterownik stanowią komplet? Jaka jest gwarancja na sondy?

Sondy to akcesoria eksploatacyjne – obowiązuje na nie gwarancja standardowa (krótsza niż na sterownik). Sondy gwintowane stanowią całość z osłoną – nie należy wyrywać czujnika z metalowej obudowy (utrata gwarancji). Od 09.2021 sondy są plombowane – uszkodzenie plomby traktowane jest jako zatarcie identyfikacji produktu.

11) Sterownik przestał utrzymywać temperaturę

Sterownik sam z siebie się nie „rozstraja”. Najczęstsze przyczyny wahań:

• zmiany napięcia zasilającego (zimą potrafi spadać nawet do ~200 V, latem rosnąć do ~260 V – np. wpływ instalacji PV),

• warunki otoczenia (temperatura latem/zimą),

• zmiany w kolumnie (zabrudzenia, wymiana i/lub sposób ułożenia zmywaków/sprężynek).

Parametry (np. moc minimalną) należy okresowo dostosowywać do warunków i konkretnej instalacji.

12) Jaka jest kolejność czujników w złączach? Czy ma znaczenie, który czujnik w które wejście?

Seria PRD (sondy DS – cyfrowe)

• Przy standardowych sondach DS kolejność fizycznego wpięcia sond w złącza nie ma znaczenia.
• Przypisanie czujników do pozycji (np. „czujnik 1, 2, 3”) ustawia się w menu sterownika – funkcja „kolejność czujników” (szczegóły w instrukcji).

Seria PPOWER (sondy PT – analogowe)

• Każdy czujnik PT jest analogowy i ma przypisane konkretne wejście.
• Należy podłączać sondy dokładnie zgodnie ze schematem w instrukcji (zamiana wejść spowoduje błędne wskazania).

13) Co oznacza MODRF READY?

Oznaczenie READY MODRF oznacza, że urządzenie można w prosty sposób rozbudować o komunikację bezprzewodową – bez ingerencji w elektronikę i bez przeróbek.

Po podłączeniu modułów MODRF możliwe jest:

• bezprzewodowe przesyłanie danych między urządzeniami,
• podgląd temperatur i parametrów pracy na drugim urządzeniu lub panelu,
• przekazywanie informacji o alarmach,
• budowa systemów zdalnego nadzoru bez prowadzenia przewodów.

Moduły działają dwukierunkowo, więc nie ma podziału na nadajnik i odbiornik – każde urządzenie może jednocześnie wysyłać i odbierać dane. Do działania wymagane są minimum dwa moduły MODRF, które komunikują się ze sobą.

Współpraca z urządzeniami PAMEL – nie tylko wędzenie

MODRF nie jest rozwiązaniem tylko do jednego zastosowania. Może współpracować z różnymi urządzeniami PAMEL, tworząc jeden spójny system.

Sprawdza się m.in. w:

• wędzeniu – zdalny podgląd temperatury komory i mięsa,
• destylacji – kontrola temperatury i alarmów bez podchodzenia do urządzenia,
• warzeniu piwa – monitoring procesu i etapów pracy,
• systemach grzewczych i technologicznych – przekazywanie danych między sterownikami.

Dzięki temu możesz łączyć różne urządzenia PAMEL w jeden układ i mieć dostęp do najważniejszych informacji w wygodny sposób – bez kabli i bez konieczności ciągłego podchodzenia do sterownika.

Gotowość na rozbudowę

Funkcja READY MODRF oznacza, że urządzenie jest przygotowane na przyszłość.

Możesz:

• zacząć od podstawowej konfiguracji,
• a w dowolnym momencie rozbudować system o komunikację bezprzewodową.

To rozwiązanie daje większą elastyczność i pozwala dopasować system do własnych potrzeb – teraz lub później.

14. Jak podłączyć sterownik, gdy urządzenie ma już wbudowany regulator?

Jeżeli podłączane urządzenie ma własny, wbudowany regulator temperatury lub mocy, należy ustawić go tak, aby nie ograniczał pracy sterownika zewnętrznego.

W praktyce oznacza to, że na urządzeniu należy ustawić:

• temperaturę na maksimum,
• moc na maksimum,
• tryb pracy tak, aby urządzenie mogło normalnie grzać po podaniu zasilania.

Dopiero wtedy sterowanie przejmuje sterownik PAMEL.

Dlaczego trzeba tak zrobić?

Sterownik zewnętrzny reguluje pracę urządzenia przez podawanie i ograniczanie zasilania. Jeżeli wbudowany regulator będzie ustawiony na niską temperaturę albo małą moc, może samoczynnie ograniczać grzanie. Wtedy sterownik PAMEL nie będzie miał pełnej kontroli nad procesem.

Przykład:
Jeżeli na urządzeniu ustawimy temperaturę 50°C, a na sterowniku PAMEL 80°C, urządzenie może przestać grzać już przy 50°C, mimo że sterownik nadal będzie chciał podnosić temperaturę.

Jak włączyć układ?

1. Podłącz urządzenie grzewcze do wyjścia sterownika.
2. Na urządzeniu ustaw maksymalną temperaturę i maksymalną moc.
3. Włącz urządzenie jego własnym włącznikiem, jeżeli taki posiada.
4. Włącz sterownik PAMEL.
5. Ustaw na sterowniku wymaganą temperaturę, moc lub program pracy.
6. Od tej chwili pracą urządzenia powinien sterować sterownik PAMEL.

Ważne

Jeżeli urządzenie ma własny wyłącznik bezpieczeństwa, termik lub zabezpieczenie przed przegrzaniem, nie należy go omijać ani usuwać. Takie zabezpieczenia powinny pozostać sprawne. Sterownik PAMEL ma sterować pracą urządzenia, ale nie zastępuje fabrycznych zabezpieczeń producenta.
