PAMEL DEST to program dla Windows do monitorowania i zdalnego prowadzenia procesu destylacji ze zgodnym sterownikiem PAMEL PRD5 wyposażonym w USB/COM. Obsługuje receptury, etapy STABILIZACJA / PRZEDGON / DESTYLACJA WŁAŚCIWA / POGON, 6 sond z własnymi nazwami oraz 3 zawory w trybach ON, OFF, HISTEREZA, OKNO i OKNO2. MONITOR działa bez licencji; REMOTE, START i zapis nastaw wymagają licencji PAMEL DEST przypisanej do numeru seryjnego sterownika.

Przejdź do pełnego opisu

39,99 zł

Ilość

szt.

Dostępność:

duża ilość

Czas wysyłki: 5 dni

Instrukcje, FAQ, PAMEL EDU, oprogramowanie i pomoc techniczną znajdziesz w Centrum PAMEL.

CENTRUM PRODUKTU

PAMEL • OPROGRAMOWANIE PC • DESTYLACJA

PAMEL DEST — komputerowe prowadzenie procesu destylacji

Program dla użytkowników zgodnych sterowników PAMEL PRD5 wyposażonych w USB/COM. PAMEL DEST monitoruje do 6 temperatur i rzeczywiste stany wyjść, pozwala tworzyć własne receptury oraz — po przejęciu sterowania REMOTE — prowadzić proces krok po kroku z komputera.

Windows 10 / 11PRD5USB / COM6 sond3 zaworyDEMOMONITORREMOTE

PAMEL DEST – program PC do prowadzenia procesu destylacji

Sprawdź zgodność przed zakupem. PAMEL DEST jest obecnie przygotowany do współpracy z PRD5 w wersji wyposażonej w USB/COM oraz firmware obsługujący PAMEL_BUS_AT i wymagane funkcje zapisu. Nie podajemy konkretnej minimalnej wersji firmware, dopóki nie zostanie ona jednoznacznie potwierdzona.

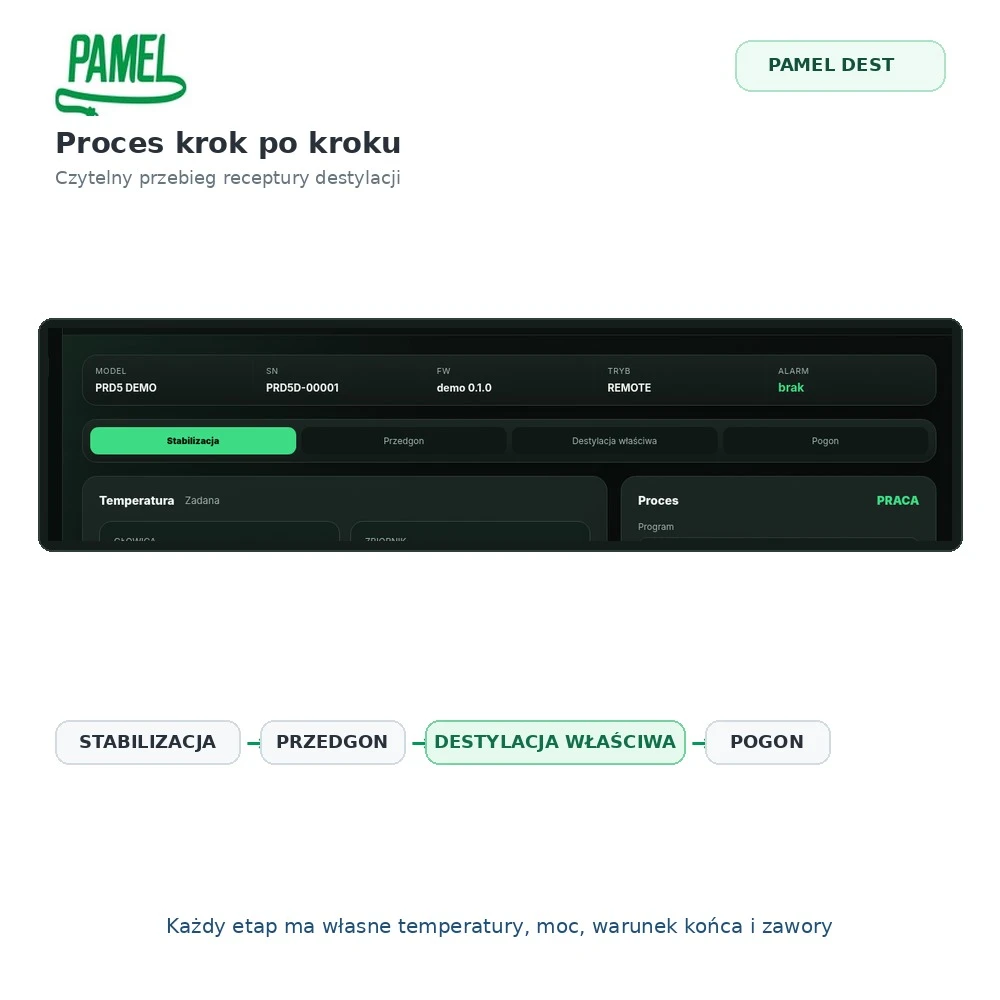

Cztery etapy bazowe procesu

Receptura może wykorzystywać gotowy układ procesu albo dowolnie zmienioną liczbę etapów.

1. Stabilizacja

Utrzymanie wybranej temperatury i kontrola czasu stabilizacji.

2. Przedgon

Oddzielny etap z własną mocą, warunkiem zakończenia i ustawieniami zaworów.

3. Destylacja właściwa

Główny etap procesu z niezależną automatyką zaworów i temperatur.

4. Pogon

Końcowa faza receptury z własnymi nastawami i warunkiem zakończenia.

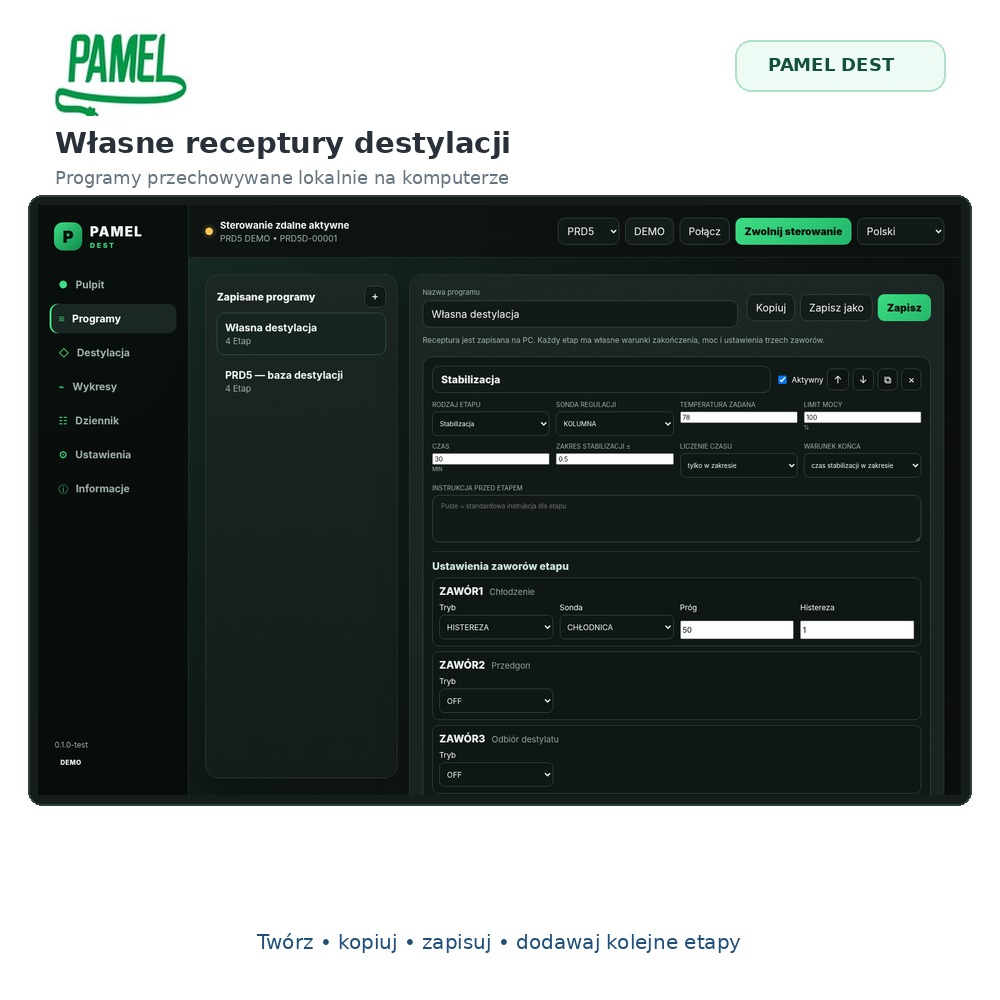

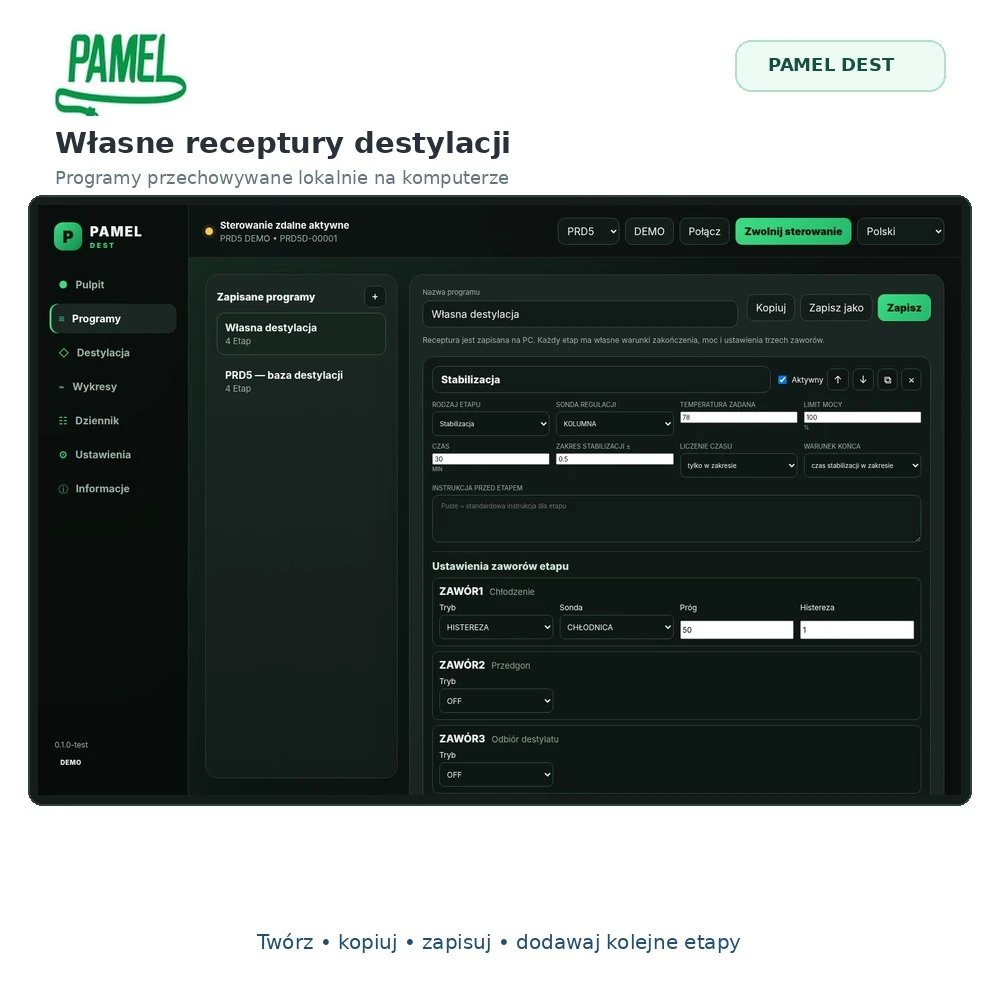

Własne receptury destylacji

Receptury są przechowywane na komputerze. Możesz tworzyć, kopiować i zapisywać własne programy oraz dodawać dowolną liczbę etapów.

Parametry etapu

Rodzaj etapu, sonda regulacji, temperatura zadana, limit mocy, czas, instrukcja dla operatora oraz ustawienia każdego z 3 zaworów.

Warunek zakończenia

Ręcznie, po czasie, po osiągnięciu temperatury ≥ T, po spadku do ≤ T albo po stabilizacji przez zadany czas.

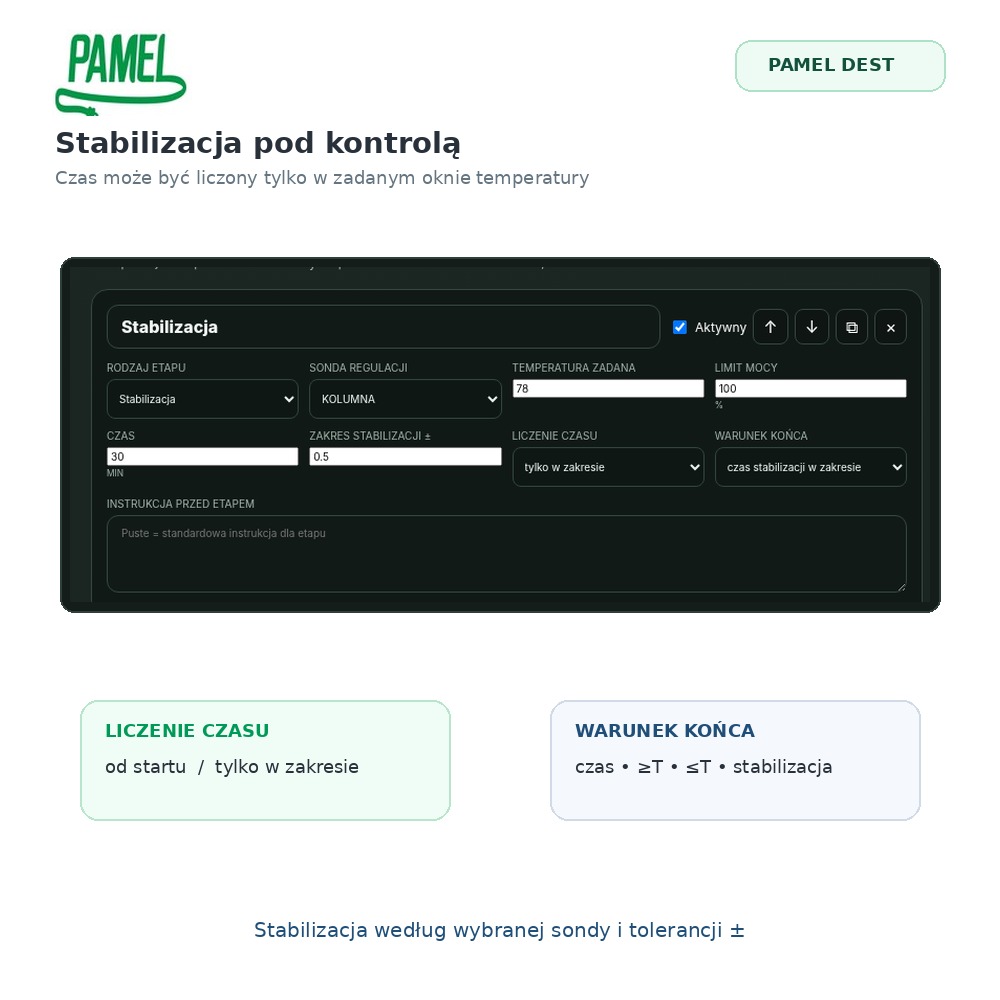

Stabilizacja w oknie

Czas może być liczony od początku etapu albo wyłącznie wtedy, gdy wybrana sonda pozostaje w zadanym zakresie temperatury.

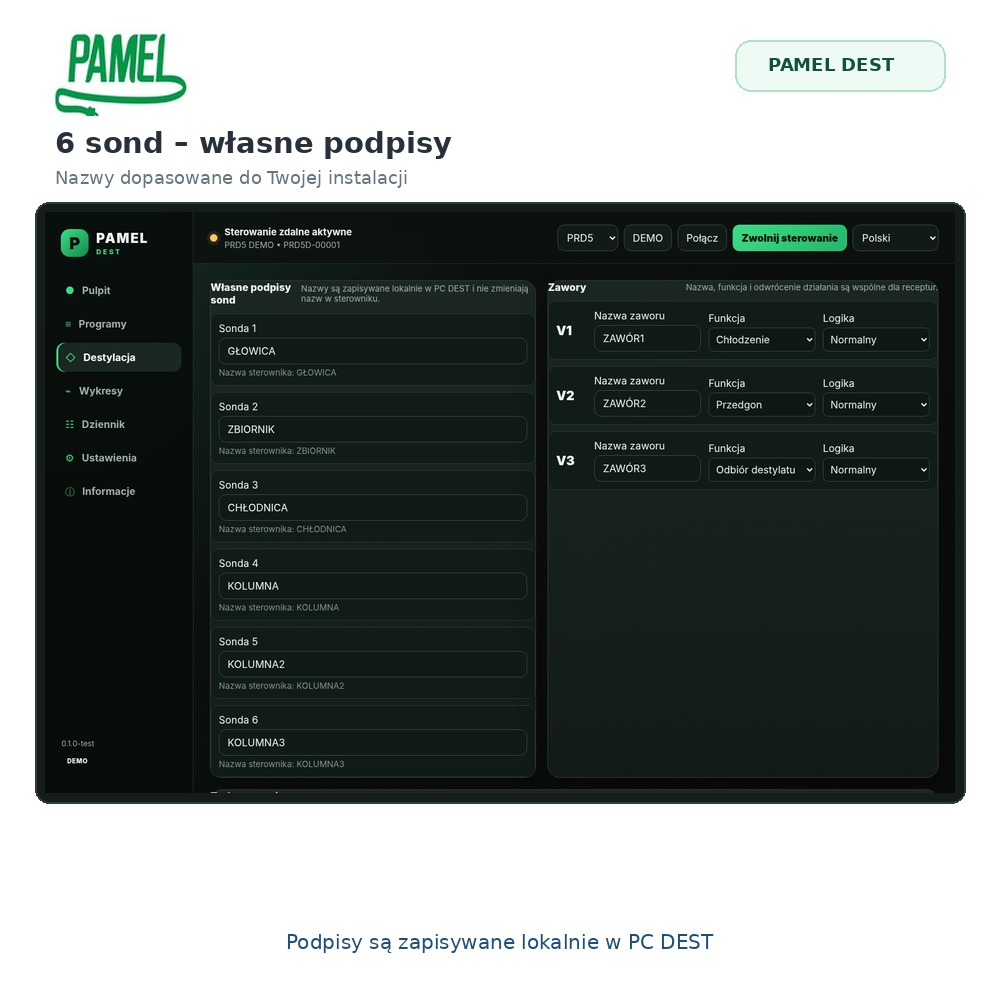

6 sond — własne podpisy

Każdej z sześciu sond możesz nadać własną nazwę widoczną w PAMEL DEST. Podpisy są przechowywane lokalnie na komputerze i nie zmieniają nazwy zapisanej w sterowniku.

łatwiejsze dopasowanie sond do kolumny i instalacji,
czytelniejsze receptury i wykresy,
zmiana podpisu bez ingerencji w firmware PRD5.

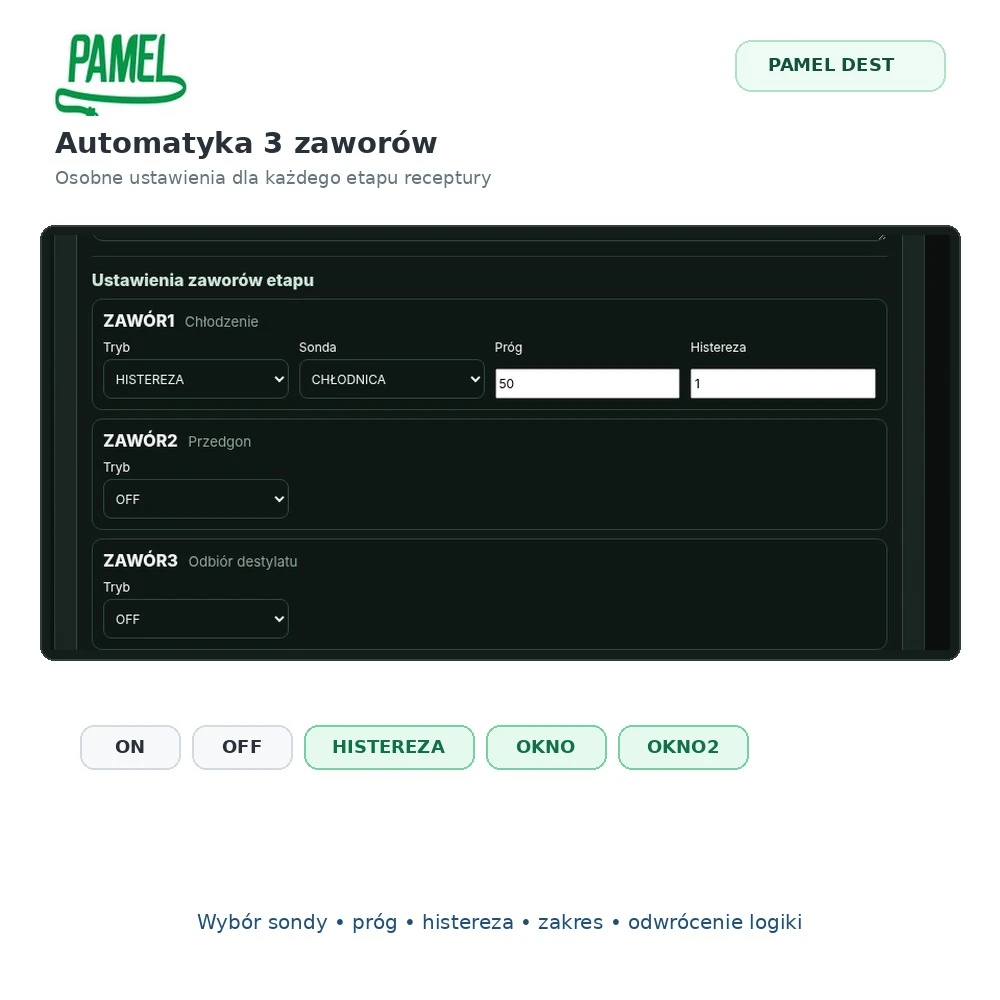

3 zawory — własna funkcja i logika

Każdy z trzech zaworów może mieć własną nazwę, funkcję i odwrócenie logiki. Receptura ustala zachowanie zaworu osobno dla każdego etapu.

ON — stale włączony,
OFF — stale wyłączony,
HISTEREZA — sterowanie od progu temperatury,
OKNO / OKNO2 — praca w zadanym zakresie,
wybór sondy, progów i histerezy zależnie od trybu.

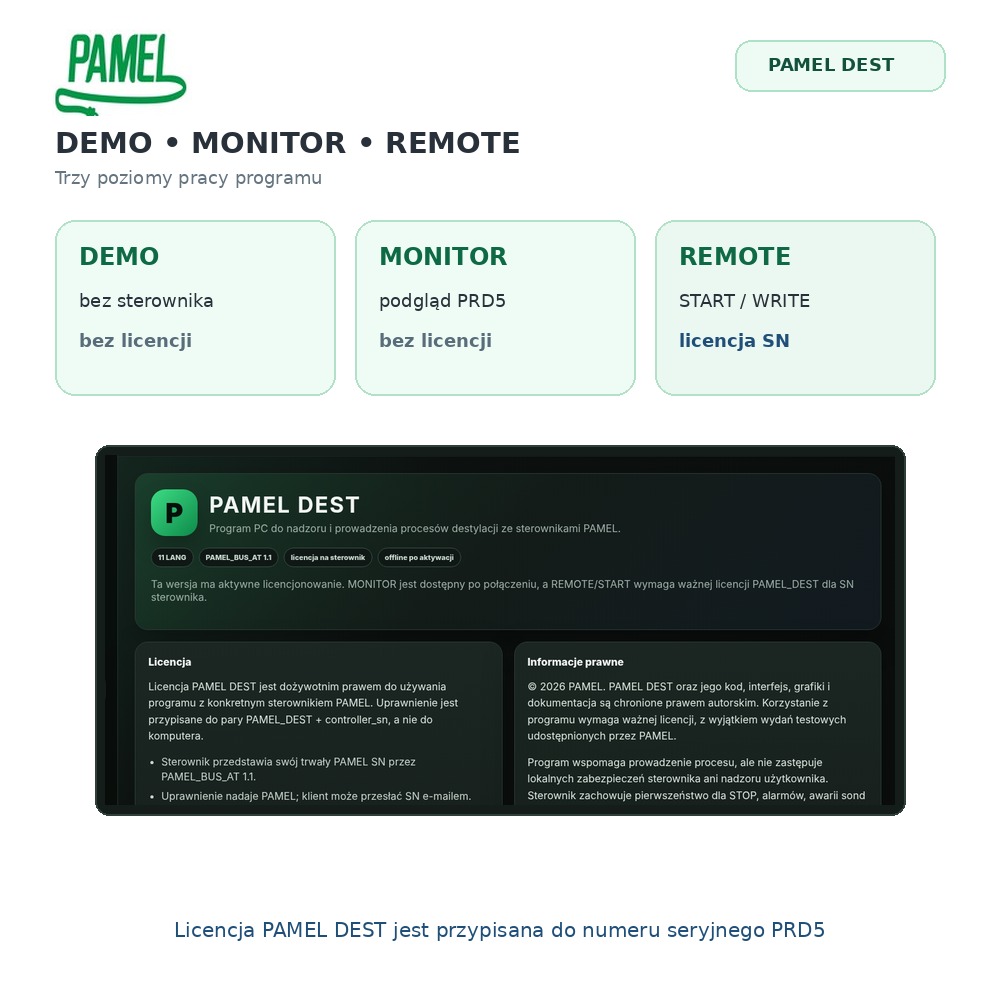

DEMO, MONITOR i REMOTE

DEMO

Poznajesz interfejs i receptury bez podłączonego sterownika. Dane są symulowane i żadne komendy nie są wysyłane do urządzenia.

MONITOR

Po podłączeniu zgodnego PRD5 program odczytuje temperatury, stan procesu, alarmy i rzeczywiste stany wyjść. MONITOR nie wymaga licencji.

REMOTE

Po przejęciu zdalnego sterowania PAMEL DEST może prowadzić recepturę, wykonywać START/STOP i zapisywać do sterownika wyłącznie pola udostępnione przez firmware z prawem WRITE.

Licencja przypisana do PRD5

licencja PAMEL DEST jest przypisana do trwałego numeru seryjnego SN sterownika, a nie do komputera,
DEMO i MONITOR nie wymagają licencji,
REMOTE / START / WRITE wymagają aktywnego uprawnienia PAMEL DEST dla danego SN,
po pobraniu podpisanego certyfikatu program może korzystać z lokalnego certyfikatu także bez bieżącego połączenia z serwerem.

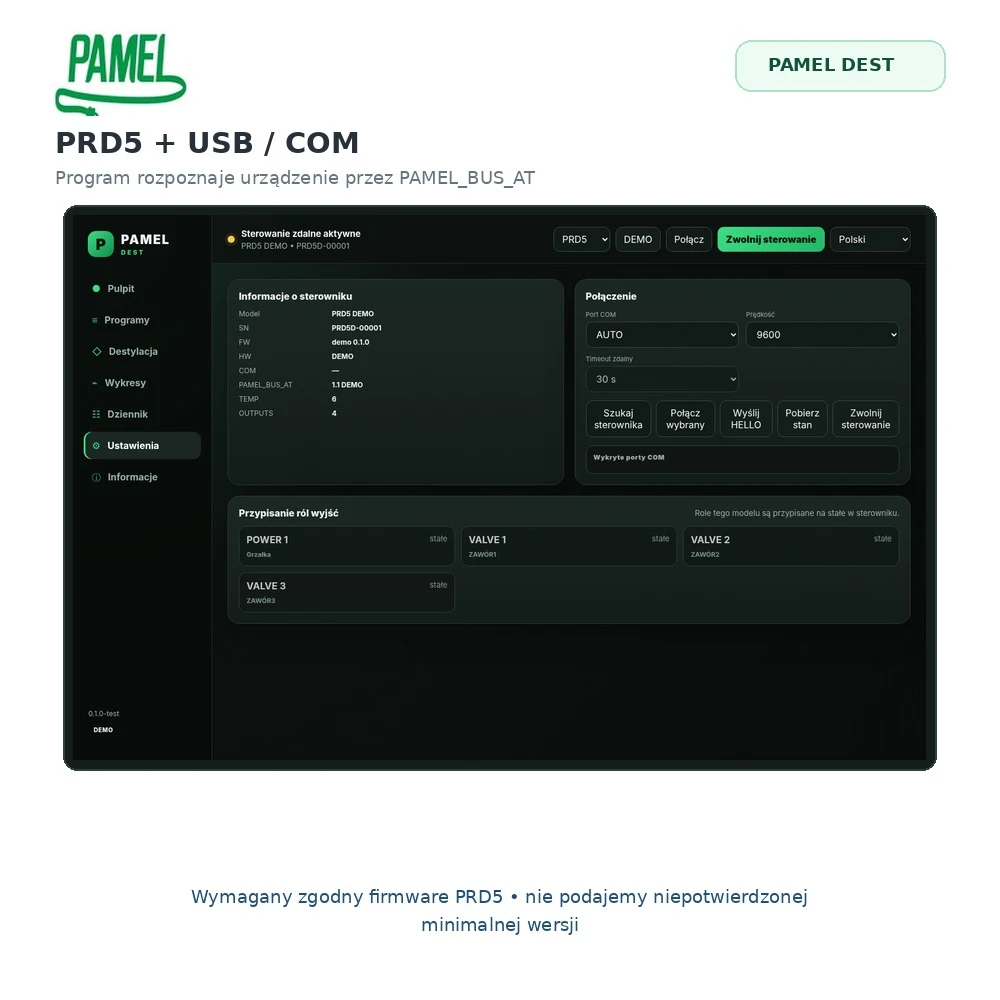

Połączenie USB / COM

Program korzysta z komunikacji PAMEL_BUS_AT i rozpoznaje możliwości rzeczywiście zgłoszone przez sterownik.

automatyczne wyszukiwanie portów,
rozpoznanie modelu, SN i firmware,
odczyt bieżącego stanu urządzenia,
zapis tylko funkcji, które sterownik udostępnia do zapisu.

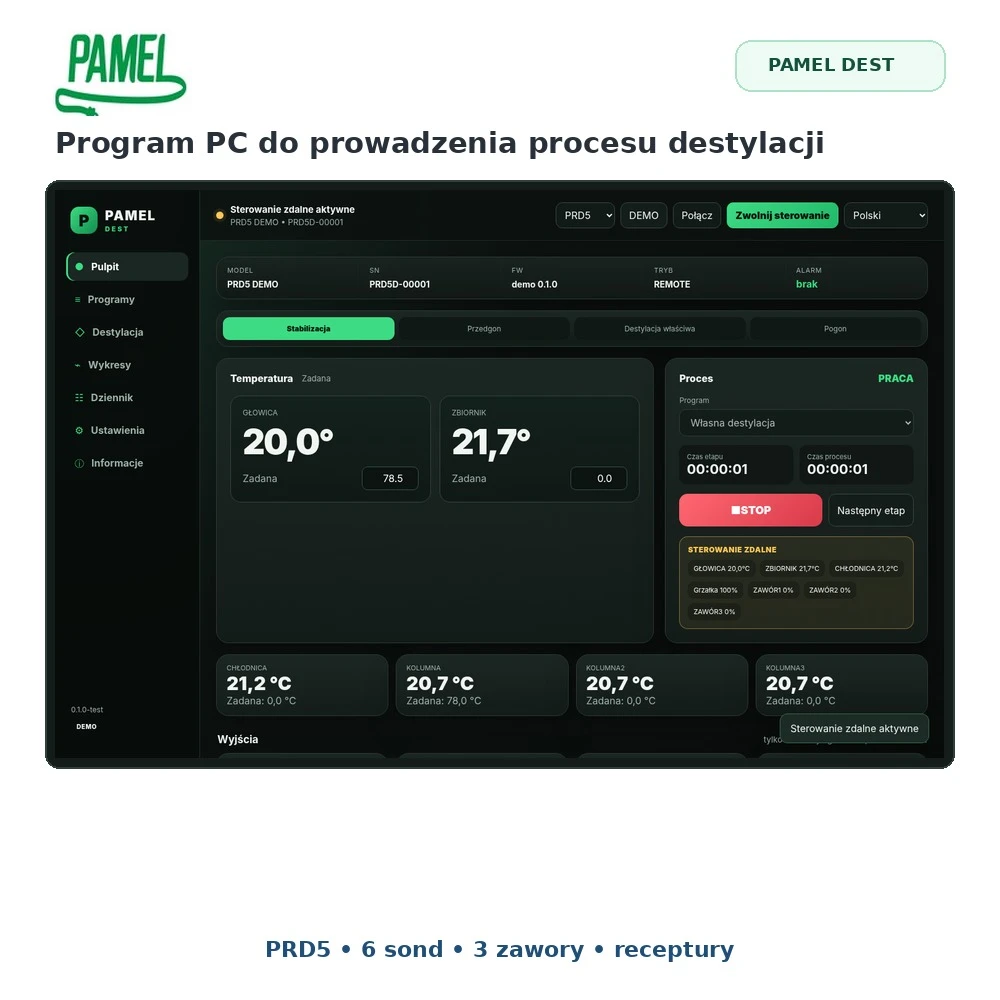

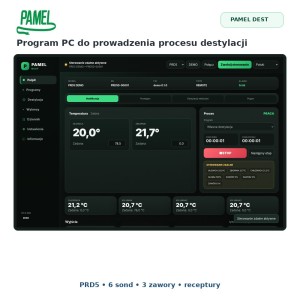

Kontrola procesu w jednym miejscu

Pulpit

Temperatury, etap receptury, czasy procesu, moc grzałki oraz rzeczywiste stany trzech zaworów.

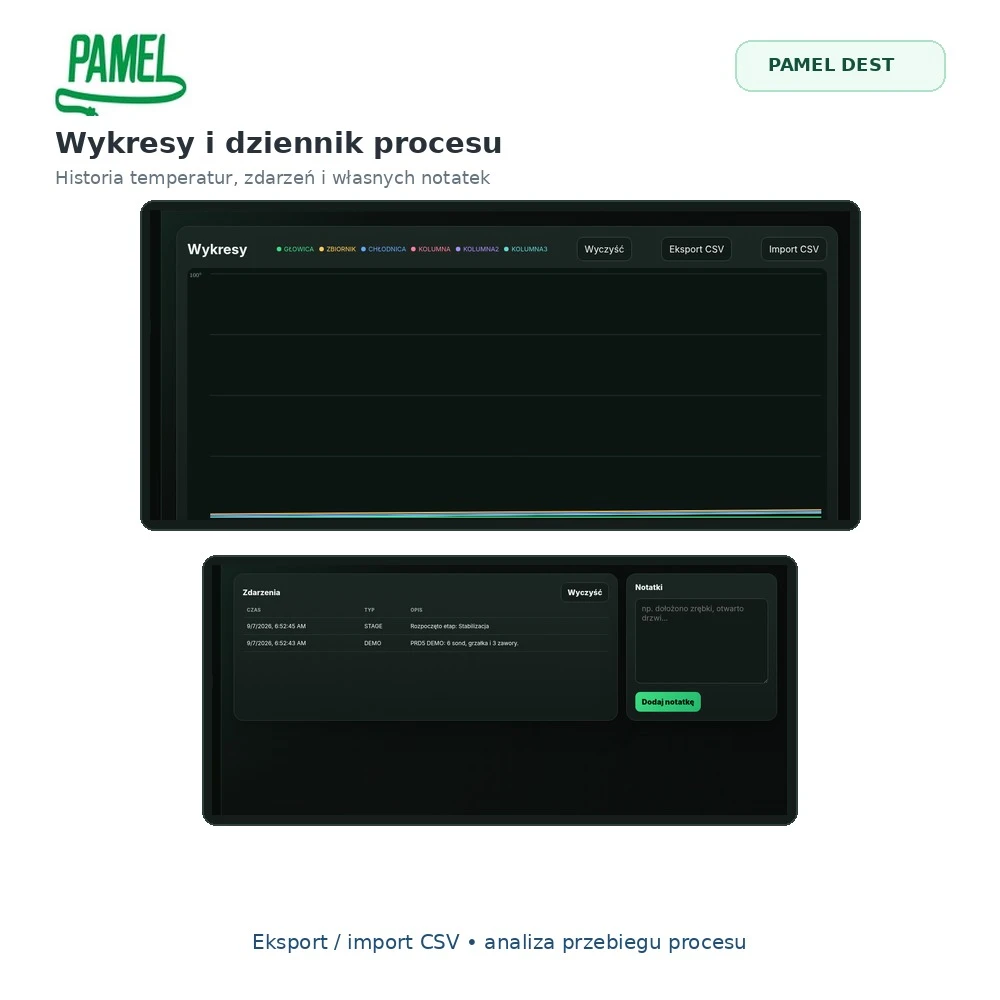

Wykresy

Historia sześciu temperatur i przebiegu procesu, z możliwością eksportu i importu danych CSV.

Dziennik

Historia zdarzeń, alarmów, etapów i własnych notatek ułatwiająca analizę przebiegu destylacji.

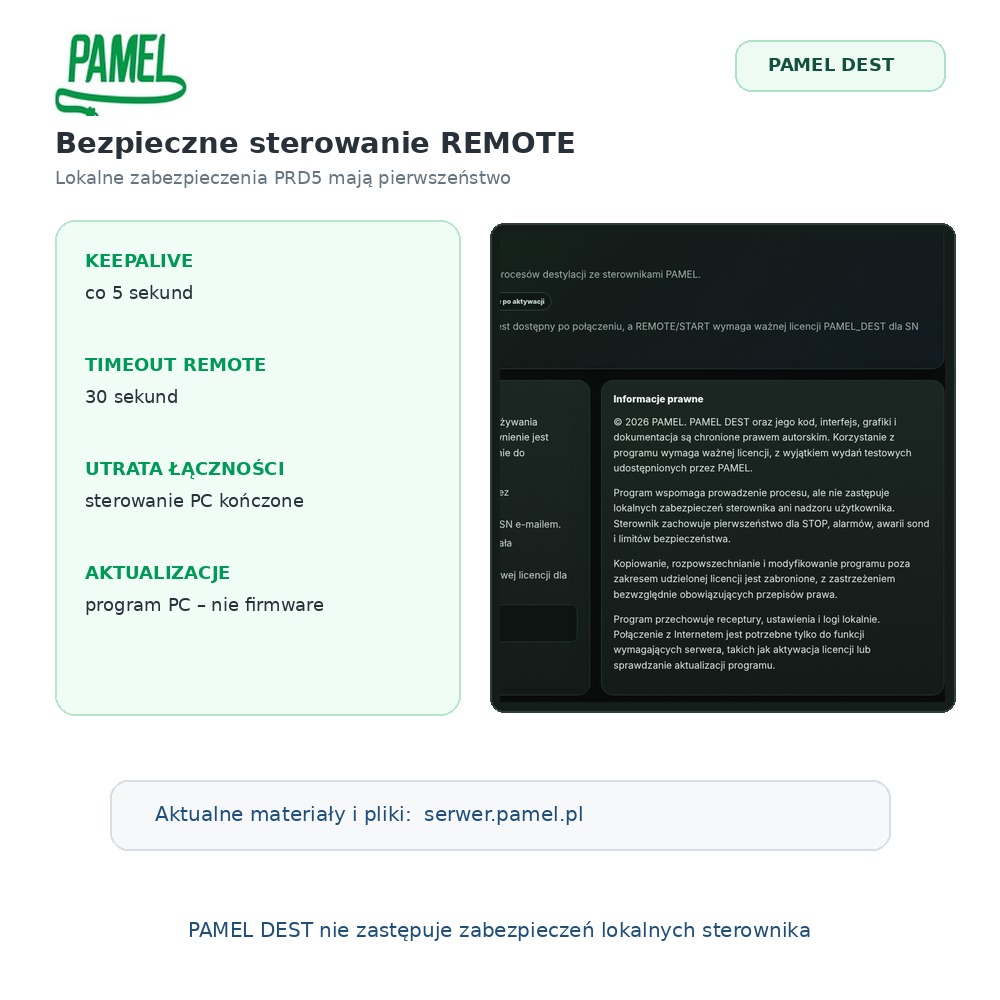

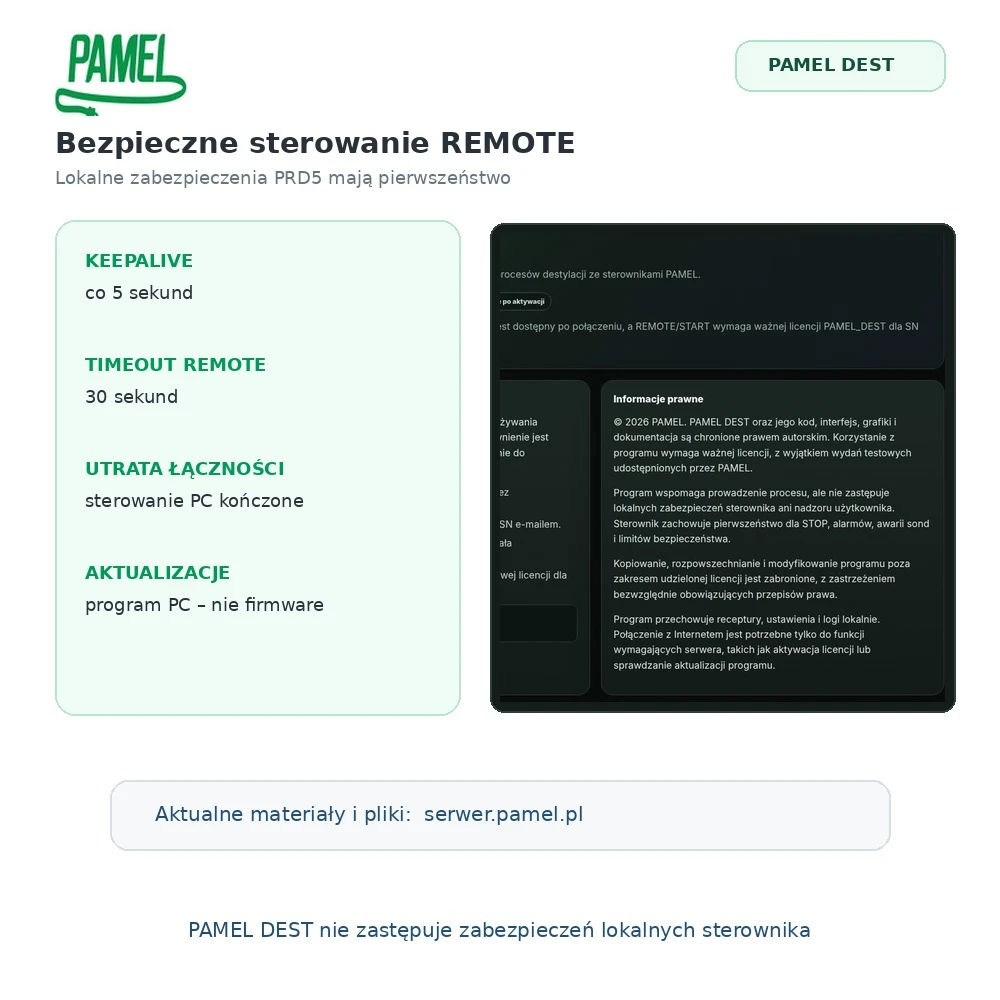

Bezpieczeństwo komunikacji REMOTE

pierwszy KEEPALIVE jest wysyłany natychmiast po przejęciu sterowania, a następnie co 5 sekund,
timeout sesji REMOTE wynosi 30 sekund,
po utracie programu, komputera lub komunikacji sterowanie PC jest kończone,
lokalne zabezpieczenia, alarmy i limity PRD5 mają zawsze pierwszeństwo przed programem PC.

Galeria programu

PAMEL DEST – etapy destylacji — Etapy procesu

PAMEL DEST – receptury destylacji — Receptury

PAMEL DEST – automatyka zaworów — Automatyka zaworów

PAMEL DEST – własne nazwy sond — Własne podpisy sond

PAMEL DEST – wykresy i dziennik — Wykresy i dziennik

PAMEL DEST – tryby i licencja — DEMO / MONITOR / REMOTE

Aktualizacje: PAMEL DEST aktualizuje program komputerowy. Nie aktualizuje firmware podłączonego PRD5. Aktualne pliki, materiały i informacje są dostępne w Centrum PAMEL.
